| ब्रांड नाम: | Gracyfiber |
| एमओक्यू: | 100 पीसी |
| भुगतान की शर्तें: | टी/टी |

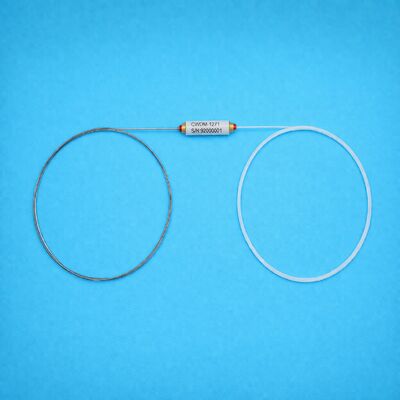

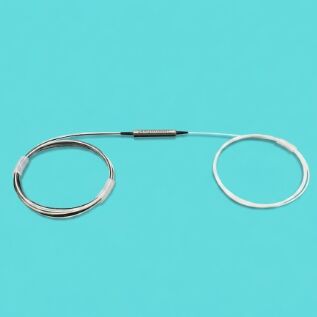

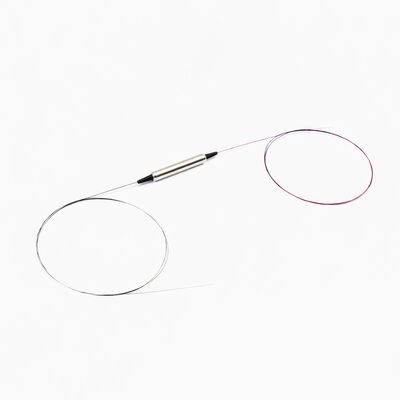

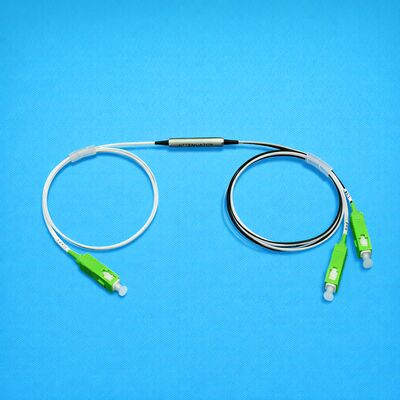

ऑप्टिकल फ़िल्टर (लाल/नीला) 1550 लाल/नीला, 1310/850, 1550/980 ऑप्टिकल ट्रांसमिशन, डब्ल्यूडीएम सिस्टम और फाइबर नेटवर्क के लिए
यह ऑप्टिकल फिल्टर रेड/ब्लू उत्पाद ऑप्टिकल ट्रांसमिशन और तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (WDM) प्रणालियों के लिए डिज़ाइन किया गया एक फिल्टर आधारित ऑप्टिकल घटक है।1260 से 1620 एनएम की तरंग दैर्ध्य सीमा के भीतर कार्य करना, यह ट्रांसमिशन और रिफ्लेक्शन बैंड के विभिन्न संयोजनों का समर्थन करता है, जिसमें रेड/ब्लू बैंड स्प्लिटिंग, 1550/980 संयोजन शामिल हैं,और 1310/850 संयोजनों ), इस प्रकार तरंग दैर्ध्य विभाजन के लिए विविध आवश्यकताओं को पूरा, संयोजन, बैंडविड्थ प्रबंधन, और विभिन्न प्रणालियों में लिंक अलगाव। अत्यधिक स्थिर फ़िल्टरिंग तकनीक का उपयोग करते हुए, डिवाइस में अधिकतम सम्मिलन हानि 0 है।ट्रांसमिशन पोर्ट पर 6 डीबी और 0प्रतिबिंब पोर्ट पर.4 डीबी. यह ≥30 डीबी का ट्रांसमिशन अलगाव, ≥15 डीबी का प्रतिबिंब अलगाव और केवल 0.10 डीबी का अधिकतम ध्रुवीकरण निर्भर हानि (पीडीएल) प्रदान करता है।कम हानि की विशेषता, कम लहर, और स्थिर आउटपुट, यह उत्पाद अनुप्रयोग वातावरण के लिए आदर्श रूप से उपयुक्त है जहां लिंक स्थिरता और संकेत शुद्धता पर उच्च मांग रखी जाती है।डिवाइस फाइबर विन्यास की एक विस्तृत श्रृंखला का समर्थन करता है, जिसमें G657A1, G657A2, G657B3, SMF-28, साथ ही SMF-28 और HI1060 और SMF-28 और OM1 ̊OM5 जैसे हाइब्रिड संयोजन शामिल हैं। पिगटेल विकल्पों में 250 μm नंगे फाइबर या 900 μm ढीले ट्यूब केबलिंग शामिल हैं।एक मानक लंबाई 1000 मिमी के साथ; कनेक्टर विकल्पों में एलसी/यूपीसी या अनुकूलित विनिर्देश शामिल हैं। उपलब्ध पैकेज आयामों में Φ5.5×L38, 90×20×10, 120×80×18, 155×129×29, और 482×250×44 शामिल हैं,मॉड्यूल में निर्बाध एकीकरण की सुविधा, उपकरण की स्थापना और OEM परियोजनाओं का कार्यान्वयन।
| पैरामीटर | इकाई | मूल्य | ||||
|---|---|---|---|---|---|---|
| ऑपरेटिंग तरंग दैर्ध्य | एनएम | 1260 से 1620 | ||||
| पास बैंड तरंग दैर्ध्य | एनएम | लाल (1547.4~1561) | नीला (1530 से 1543.2 तक) | 1550 (1528-1565) | 1310 ((1260~1360) | |
| प्रतिबिंबित बैंड तरंग दैर्ध्य | - | नीला ((1530~1543.2) | लाल (1547.4~1561) | 980 (965-995) | 850 (800~900) | |
| सम्मिलन हानि | अधिकतम. पास | डीबी | 0.6 | 0.6 | 0.6 | 0.6 |
| मैक्स. विचार करें | डीबी | 0.4 | 0.4 | 0.4 | 0.4 | |
| अलगाव | प्रसारण | डीबी | ≥30 | ≥30 | ≥30 | ≥30 |
| प्रतिबिंब | डीबी | ≥15 | ≥15 | ≥15 | ≥15 | |
| रिपल | अधिकतम | डीबी | 0.3 | 0.3 | 0.3 | 0.3 |
| पीडीएल | अधिकतम | डीबी | 0.10 | |||
| रिटर्न हानि | मिन | डीबी | 40 | |||
| निर्देश | मिन | डीबी | 50 | |||
| शक्ति वितरण | अधिकतम | mW | 300 | |||
| फाइबर का प्रकार | - | G67A1/ A2/ B3 या SMF-28 | SMF-28&HI1060 | SMF-28&OM1..OM5 | ||
| फाइबर कोटिंग | उह | 250 μm / 900 μm ढीली ट्यूब | ||||
| फाइबर की लंबाई | मिमी | 1000 | ||||
| कनेक्टर | - | एलसी/यूपीसी या अनुकूलित | ||||
| आयाम (HxWxD) | मिमी | Φ5.5xL38, 90x20x10, 120x80x18, 155x129x29, 482x250x44 | ||||
| ऑपरेटिंग तापमान | °C | -5~65 | ||||
| भंडारण तापमान | °C | -40~85 | ||||
