Das maßgeschneiderte High-End-40-Kanal-100G-DWDM-AAWG-Modul von Gracyfiber nutzt die Gaußsche Chiptechnologie und deckt das Betriebsfrequenzband C21~C60 präzise ab.

2. Produktmerkmale

Parameter	Spezifikationen	Einheit
Betriebswellenlänge	1260-1660	nm
Passband-Wellenlänge	1260-1600	nm
Wellenlänge des Reflexionsbandes	1640-1660	nm
Einfügungsdämpfung (COM IN – DATA1 & COM OUT – DATA2)	≤1,1	dB
Einfügedämpfung (COM IN bis COM OUT)	≤1,9	dB
Isolierung (COM IN – DATA1 & COM OUT – DATA2)	≥40	dB
Isolierung (COM IN zu COM OUT)	≥30	dB
Temperaturempfindlichkeit der Einfügungsdämpfung	≤0,5	dB
Wellenlängentemperaturverschiebung	≤0,002	nm/℃
PDL	≤0,1	dB
PMD	≤0,15	PS
Welligkeit	≤0,5	dB
Richtwirkung	≥50	dB
RL	≥50	dB
Maximale Belastbarkeit	500	mW
Betriebstemperatur	-40~+85	℃
Lagertemperatur	-40~+85	℃
Fasertyp	G657A	/
Rohrtyp	0,9 mm Bündelader (Hytrel)	/
Rohrfarbe	Weiß	/
Eingabe-/Ausgabelänge	500 ± 50	mm
Steckertyp	LC/APC	/
Verpackungsabmessungen (ABS-Box)	L100B80H10	mm

Gaußsches 40-Kanal-DWDM (C21~C60)
Optischer Einfügedämpfung: ≤ 3,8 dB
Durchlassbandbreite: ±12,5 GHz
Nachbarkanalnebensprechen: ≥ 23 dB
Nicht-Nachbarkanal-Übersprechen: ≥ 30 dB
Eingangsfaser: G657A2 (1000 ± 50 mm)
Ausgangsbandfaser: G652D (1000 ± 50 mm)
Fan-out-Faserrohr: 0,9 mm (600 ± 50 mm)
Steckertyp: FC/APC
Maximale optische Eingangsleistung: 400 mW
Betriebs-/Lagertemperatur: -40 ~ +85 °C
Maße des individuellen schwarzen Aluminiumgehäuses: 80 x 60 x 12 mm

3. Bewerbungen

100G Integrierte WDM-Systeme (Wellenlängenmultiplex) mit hoher Dichte
Integration industrietauglicher optischer Kommunikationsgeräte für extreme Umgebungen
Erweiterung des Backbone-Knotens für Fernleitungen und das Metropolitan Area Network (MAN).
High-Density-Data-Center-Interconnect (DCI)
Maßgeschneiderte Rack- und Raumverkabelungsprojekte mit hohem Standard

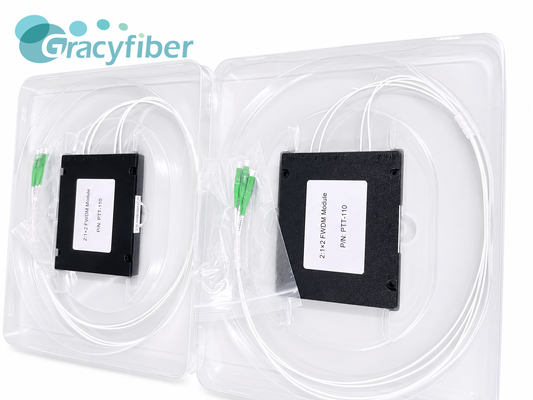

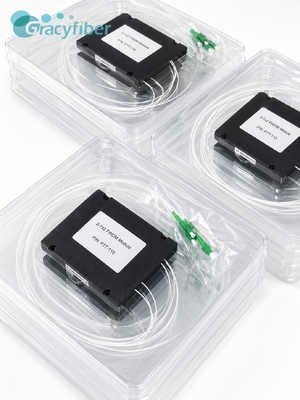

Dual 1x2 FWDM Cascaded Module DATA T1260 1600nm OTDR R1650nm LC APC Glasfaser WDM Filtermodul für die Überwachung von PON FTTx-optischen Leitungen 0
