| ชื่อแบรนด์: | Gracyfiber |
| ขั้นต่ำ: | 100 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

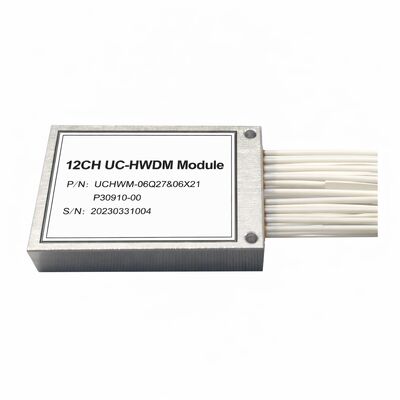

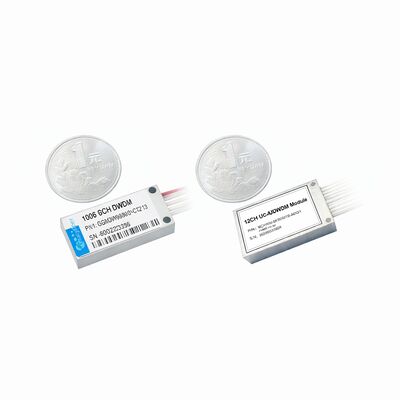

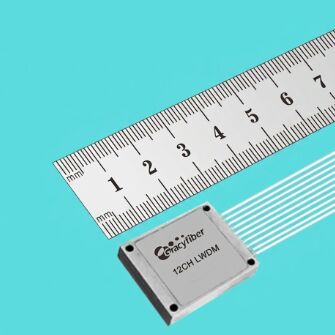

Ultra Compact WDM (UCWDM) นี้เป็นเครื่องจําหน่ายขยายความยาวคลื่นขนาดเล็กที่ออกแบบมาสําหรับโมดูลออปติกส์ความหนาแน่นสูงและอุปกรณ์เครือข่ายออปติกส์ขนาดเล็ก ซึ่งรองรับ 3 โครงการที่แตกต่างกันCWDM, LWDM, และ DWDM สินค้ามีรูปแบบช่องทางต่างๆ ทั้ง 4CH, 8CH, 12CH, 16CH, และ 18CH ที่ตรงกับช่องทางที่ห่างกัน 20nm, 4.5nm และ 0.8nm ตามลําดับนี่ทําให้มันสามารถตอบสนองความต้องการ multiplexing และ demultiplexing ของการใช้งานที่มีความจุและความต้องการการวางแผนความยาวคลื่นที่แตกต่างกันอุปกรณ์ใช้เส้นใย G657A1, G657A2, G657B3 หรือ SMF-28 ส่งผลให้มีการสูญเสียการใส่ที่ต่ํา, การแยกกันที่ดีและผลงานทางออปติกที่มั่นคง; โดยเฉพาะอย่างยิ่งความสูญเสียการใส่ขั้นต่ําสําหรับพอร์ต CWDM สามารถถึงต่ําถึง 1.2dB ขณะที่ความสูญเสียในการใส่สูงสุดสําหรับการตั้งค่า DWDM 16 ช่องถูกรักษาภายใน 3.0dB นอกจากนี้ผลิตภัณฑ์มีการแยกช่องติด ๆ ≥ 30dBการแยกช่องทางที่ไม่ติดกัน ≥40dB, ความคลื่น ≤ 0.5dB และ PDL ≤ 0.5dB ทําให้มันเหมาะสมสําหรับการใช้งานที่มีความต้องการที่เข้มงวดเกี่ยวกับขนาด, ความเหมือนกันของช่องทาง, และความมั่นคงของเชื่อมต่อข้อดีหลักของมันอยู่ที่ขนาดของบรรจุที่คอมพักทัคทําให้มันเหมาะสําหรับแผ่นวงจรที่จํากัดพื้นที่, กล่อง, โมดูลออปติก และโครงการบูรณาการ OEM
| ปริมาตร | หน่วย | มูลค่า | |||||
| การดําเนินงาน ความยาวคลื่นกลาง |
CWDM | nm | 1270/1290/1310/...../1570/1590/1610 | ||||
| LWDM | nm | 1269.23 / 1273.54 / 1277.89 / 1282.26 / 1286.66 / 1291.10 / 1295.56 / 1300.05 / 1304.58 / 1309.1435 |
|||||
| DWDM | nm | ITU Grid ((C21 ~C60) | |||||
| ระยะทางช่อง | nm | 20nm (CWDM) 4.5nm ((LWDM) 0.8nm ((DWDM) | |||||
| CWDM Passband ระยะทาง | นาที | nm | ± 65 | ||||
| สาย LWDM | นาที | nm | ± 11 | ||||
| DWDM Passband | นาที | nm | ± 011 | ||||
| ช่องทาง | - | 4CH | 8CH | 12CH | 16CH | 18CH | |
| การสูญเสียการใส่ท่า | CWDM สูงสุด | dB | 1.2 | 1.5 | 1.8 | 2.0 | 2.5 |
| LWDM สูงสุด | dB | 1.2 | 1.8 | 2.0 | - | - | |
| DWDM สูงสุด | dB | 1.5 | 2.0 | 2.5 | 3.0 | - | |
| การแยกตัว | ใกล้เคียง | dB | ≥ 30 | ≥ 30 | ≥ 30 | ≥ 30 | ≥ 30 |
| ไม่ติดกัน | dB | ≥ 40 | ≥ 40 | ≥ 40 | ≥ 40 | ≥ 40 | |
| Ripple | แม็กซ์ | dB | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| PDL | แม็กซ์ | dB | 0.5 | ||||
| ผลกําไรเสีย | นาที | dB | 40 | ||||
| การกํากับ | นาที | dB | 50 | ||||
| การมอบอํานาจ | แม็กซ์ | mW | 300 | ||||
| ประเภทเส้นใย | - | G67A1/ A2/ B3 หรือ SMF-28 | |||||
| การเคลือบเส้นใย | อืม | ท่อลอย 250 μm / 900 μm | |||||
| ความยาวของเส้นใย | mm | 1000 | |||||
| เครื่องเชื่อม | - | LC / UPC หรือตามความต้องการ | |||||
| ขนาด (HxWxD) | CWDM | mm | 20x8x65 | 21x15x65 | 25x22.8x65 | 25x22.8x65 | 25x22.8x65 |
| LWDM | mm | 20x12x65 | 23x12.4x65 | 25x19.6x65 | - | - | |
| DWDM | mm | 20x10.8x65 | 28x14.4x65 | 30x23x65 | 30x23x65 | 30x23x65 | |
| อุณหภูมิการทํางาน | °C | -5 ~ 65 | |||||
| อุณหภูมิในการเก็บ | °C | -40 ~ 85 | |||||
