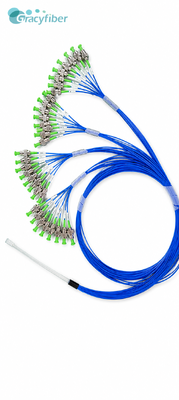

32 Canal PM Polarización de la matriz de fibra Mantenimiento de la matriz de fibra 127um Pitch para acoplamiento óptico de fotónica de silicio y envasado de módulos ópticos

Información detallada

Descripción de producto

Información detallada

Recuento de canales:

Paso central:

127 micras

Rango de longitud de onda:

460-1950 nanómetro

Pérdida de inserción:

≤0.5 dB

Resaltar:

32 canales de la matriz de fibra PM

Polarización manteniendo el tono de la matriz de fibra 127um

Arreglo de fibras ópticas de acoplamiento de fotónica de silicio

Descripción de producto

32 Canal PM Polarización de la matriz de fibra Mantenimiento de la matriz de fibra 127um Pitch para acoplamiento óptico de fotónica de silicio y envasado de módulos ópticos

1. Descripción general del producto

Este producto es una matriz de fibra de polarización de mantenimiento de PMFA de 32 canales con un tono de núcleo de 127 μm, que admite múltiples longitudes de onda operativas de 460 ∼ 1950 nm.

2Características principales del producto

Parámetro		Unidad	32
longitud de onda		nm	460,630,780,850,980,1060,1310,1550,1650,1950
Materiales		-	Pyrex, Tempax, Cuarzo, Silicio
Opción de tapa			Capa / sin tapa
CorePitch		-	127
Tolerancia del tono del núcleo		Mm	+/- 0.5
Ángulo polaco		Grado	8°,41°,82°,90° o personalizado (12°, 21°,...) (± 0,5°)
Tipo de ángulo		-	Tipo A o tipo V
Pérdida de inserción		Db	≤ 0,5 (tipo 0,3)
Relación de extinción por polarización (PER)		Db	≥ 20 (típico ≥ 23)
Eje de referencia de la polarización		-	Eje lento / Eje rápido
Orientación del eje		Grado	0° /45°/ 90° / Personalizado
Precisión de alineación del eje		Grado	Se aplicarán las medidas siguientes:
Pérdida de retorno		Db	UPC ≥ 45, APC ≥ 55
Dimensión FA	No	En el caso de los	5.7
	H.	En el caso de los	2.5
	- ¿ Qué?	En el caso de los	12
	-	-	Estándar o personalizado
Tipo de fibra PM		-	Pantalón de protección (estándar) / corbata (opcional)
Revestimiento de fibra		¿ Qué es eso?	250 μm / 900 μm tubo suelto / cinta (opcional)
Duración del tipo de fibra		en cm	100+/10 o personalizado
Conector		-	.FC/LC/SC/E2000/MT/MPO/MMC
Temperatura de funcionamiento		°C	-5 ~ 65
Temperatura de almacenamiento		°C	-40 ~ 85

Estructura de matriz de alta densidad de 32 canales
Excelente rendimiento para mantener la polarización
Baja pérdida y alta pérdida de rendimiento
Diseño altamente personalizable

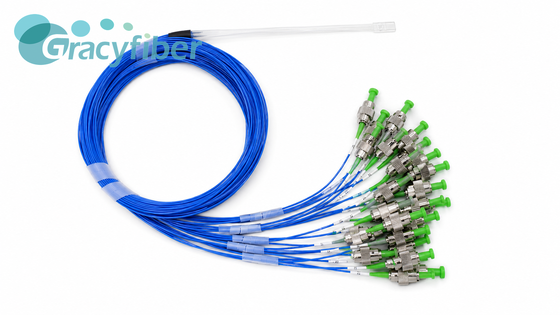

32 Canal PM Polarización de la matriz de fibra Mantenimiento de la matriz de fibra 127um Pitch para acoplamiento óptico de fotónica de silicio y envasado de módulos ópticos

3Aplicaciones

Sistemas de fibra de comunicación de polarización de múltiples canales
Modulos de comunicación óptica coherentes
Acoplamiento de chips de fotónica de silicio y envases de integración fotónica
Envases de los PLC, AWG y dispositivos ópticos pasivos multicanales
Sistemas de detección por fibra óptica, interferómetro y control de polarización
Acoplamiento con láser, modulador y detector
Acoplamiento de vías ópticas de precisión de laboratorio y plataforma de medición de ensayo

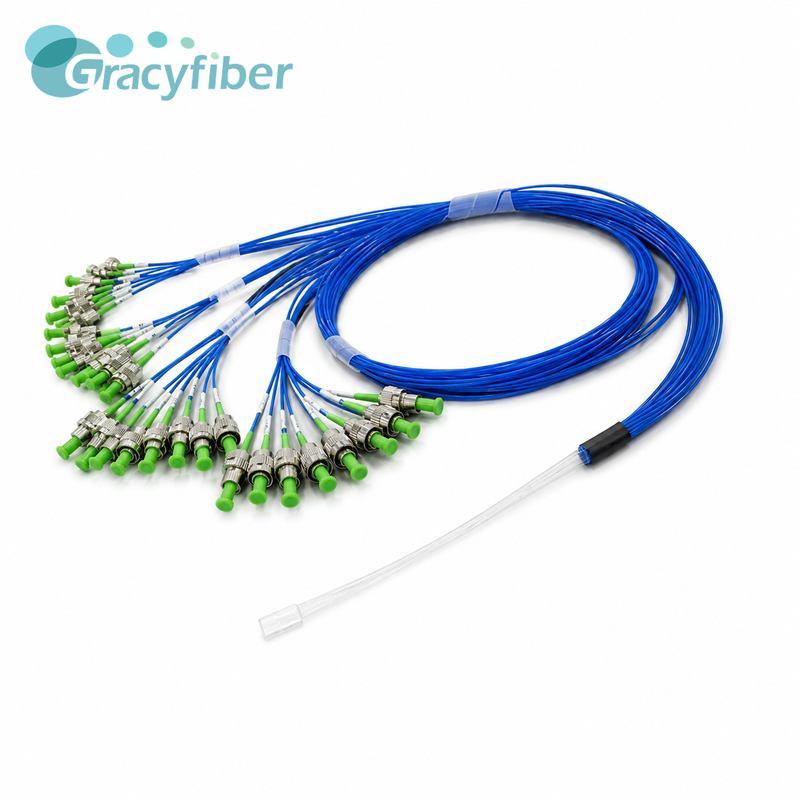

32 Canal PM Polarización de la matriz de fibra Mantenimiento de la matriz de fibra 127um Pitch para acoplamiento óptico de fotónica de silicio y envasado de módulos ópticos
