PM FWDM Dispositivo di polarizzazione mantenimento filtro WDM 1480nm 1550nm bassa perdita di inserimento isolamento elevato

Il dispositivo PM FWDM è un combinatore/splitter WDM di tipo filtro 1480/1550nm a mantenimento della polarizzazione (PM) progettato specificamente per i sistemi a fibra PM.Esso consente una combinazione o una scissione efficienti di 1480 nm di luce della pompa e 1550 nm di luce del segnale all'interno della stessa fibraIl dispositivo utilizza una struttura di tipo filtro con fibra di mantenimento della polarizzazione di Corning PM15-U25D panda,con una lunghezza d'onda di trasmissione di 1535-1565 nm (Pass/Transmission) e una lunghezza d'onda di riflessione di 1480±10 nm (Reflection). Può ottenere una gestione del canale a bassa perdita e ad alto isolamento in EDFA a banda C, collegamenti di amplificazione e sistemi ROADM/CATV.la perdita di inserimento della parte terminale della riflessione è ≤ 00,6 dB, perdita di ritorno ≥ 50 dB, e mantiene una buona adattabilità operativa e stabilità ambientale in un ampio intervallo di lunghezza d'onda di 1260 ∼ 1620 nm.

Per le specifiche dettagliate, si rimanda al documento PDF.

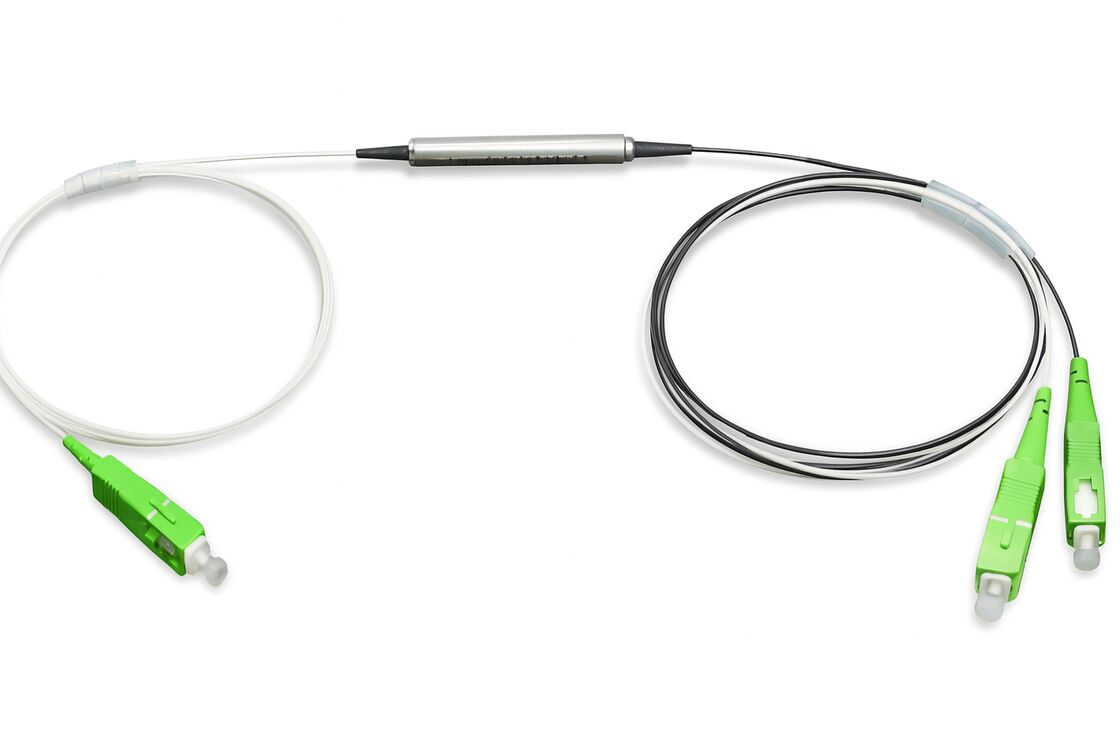

I dispositivi PM FWDM standard utilizzano un pacchetto di tubi in acciaio (S6):

Dimensioni dell'imballaggio: φ5,5 * L38 mm (tubo in acciaio S6)

Altri pacchetti opzionali:

• Tubo di vetro G1G6: φ2.64.0 * 2427 mm
• Tubo di acciaio S1S5: φ3.25,5 * 2734 mm
• Casella B0: 90 * 20 * 10 mm, per integrazione modulare

I clienti possono scegliere diversi tipi di imballaggi (G1G6, S1S6, B0, ecc.) in base allo spazio di installazione e ai requisiti strutturali.

• Multiplixing/demultiplexing a lunghezza d'onda 1480/1550 nm nei nodi ROADM
• Amplificazione ottica e gestione delle lunghezze d'onda di collegamento ascendente e discendente nei sistemi CATV
• Multiplixamento e demultiplexamento di pompe/segnali nei sistemi di trasmissione CWDM/WDM
• Gestione dei canali di uplink/compensazione a 1480 nm nelle reti PON/accesso
