| ब्रांड नाम: | Gracyfiber |
| एमओक्यू: | 100 पीसी |
| भुगतान की शर्तें: | टी/टी |
GRACYFIBER का ध्रुवीकरण-रखरखाव मोटा तरंग दैर्ध्य विभाजन मल्टीप्लेक्सर (PM CWDM) एक ऑप्टिकल उपकरण है जो लागत-प्रभावी तरंग दैर्ध्य विस्तार को सख्त ध्रुवीकरण स्थिति नियंत्रण के साथ जोड़ता है। 1260 से 1620 एनएम तक एक विस्तृत स्पेक्ट्रम को कवर करते हुए, यह श्रृंखला उद्योग-मानक 20 एनएम चैनल रिक्ति का उपयोग करती है और ITU+0 (1270/1290...1610 एनएम) और ITU+1 (1271/1291...1611 एनएम) केंद्र तरंग दैर्ध्य ग्रिड दोनों का समर्थन करती है। उच्च-गुणवत्ता वाले PM 1300/PM1550 ध्रुवीकरण-रखरखाव फाइबर का उपयोग करके निर्मित, यह मूल 3-पोर्ट से उच्च-घनत्व 16-चैनल (16CH) कॉन्फ़िगरेशन तक विस्तार का समर्थन करता है। कम सम्मिलन हानि और उत्कृष्ट ध्रुवीकरण विलुप्त होने के अनुपात के साथ, हमारे PM CWDMs उच्च-क्रम फाइबर ऑप्टिक सेंसिंग सरणियों, अनकूल्ड कोहेरेंट संचार, और परीक्षण और माप प्लेटफार्मों के लिए आदर्श तरंग दैर्ध्य रूटिंग घटक हैं।
| पैरामीटर | इकाई | मान | |||||||
|---|---|---|---|---|---|---|---|---|---|
| संचालन तरंग दैर्ध्य | एनएम | 1260~1620 | |||||||
| केंद्र तरंग दैर्ध्य | एनएम | ITU+0 (1270/1290…1610), ITU+1(1271/1291…1611) | |||||||
| चैनल रिक्ति | - | 20 | |||||||
| चैनल पासबैंड | न्यूनतम | एनएम | ±6.5 | ||||||
| चैनल | - | 3पोर्ट | 2CH | 4CH | 8CH | 16CH | |||
| सम्मिलन हानि | अधिकतम | एनएम | पास | रेफ | 1.0 | 1.5 | 3.0 | 4.5 | |
| 0.8 | 0.6 | ||||||||
| आइसोलेटर | निकटवर्ती | न्यूनतम | एनएम | 30 (पास) | 30 | 30 | 30 | 30 | |
| गैर-निकटवर्ती | न्यूनतम | एनएम | 15 (रेफ) | 40 | 40 | 40 | 40 | ||
| विलुप्त होने का अनुपात | न्यूनतम | एनएम | 20 | 20 | 20 | 18 | 16 | ||
| संचालन अक्ष | - | दोहरी अक्ष या पास पोर्ट एकल अक्ष | |||||||
| वापसी हानि | न्यूनतम | डीबी | 50 | 45 | 45 | 40 | 40 | ||
| निर्देशिता | न्यूनतम | डीबी | 50 | ||||||
| शक्ति हैंडलिंग | अधिकतम | एमडब्ल्यू | 300 | ||||||
| फाइबर प्रकार | - | PM 1300/ PM1550 | |||||||
| फाइबर कोटिंग | मिमी | 0.25 / 0.9/2.0/3.0मिमी लाल/नीला ढीला ट्यूब | |||||||
| फाइबर लंबाई | सेमी | 100 | |||||||
| कनेक्टर | - | FC/APC,FC/UPC,या अनुकूलित | |||||||
| आयाम (HxWxD) |
250μm बेयर फाइबर | मिमी | φ5.5×35 | ||||||

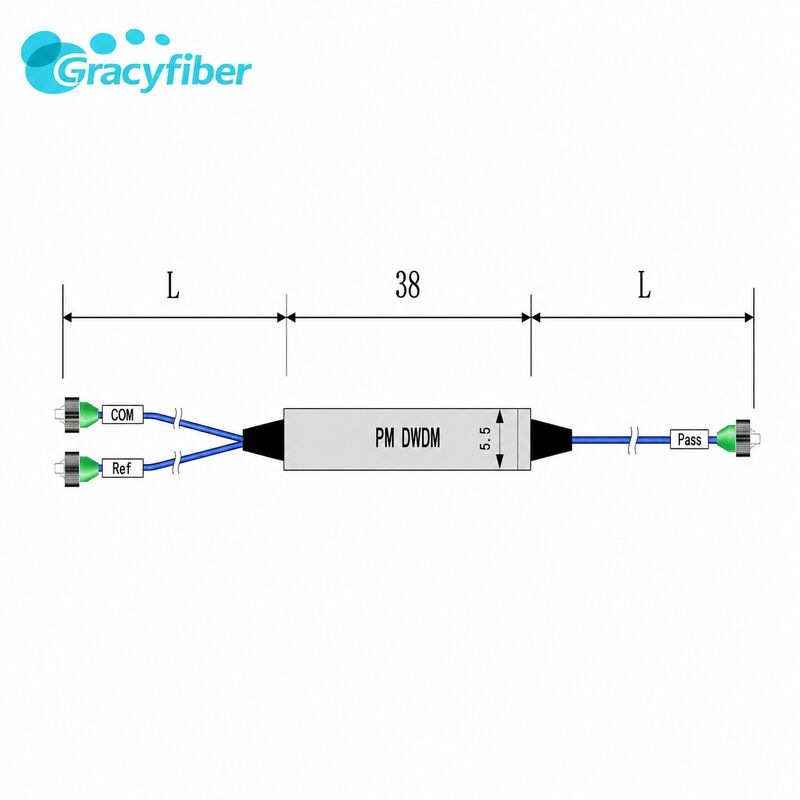

| 900μm ढीला ट्यूब | मिमी | φ5.5×38 | |||||||
| 2मिमी/3मिमी ट्यूब | मिमी | 80×58×8,100×80×10,120×80×18 | |||||||
| रैक माउंट | मिमी | 155×129×29,482×250×44 | |||||||
| संचालन तापमान | °C | -5~65 | |||||||
| भंडारण तापमान | °C | -40~85 | |||||||
| टिप्पणी: * उपरोक्त विनिर्देशों में कनेक्टर के बिना उपकरण शामिल हैं। * कनेक्टर वाले उपकरणों के लिए, आईएल 0.3dB अधिक होगा, आरएल 5dB कम होगा, और ईआर 2dB कम होगा। * पीएम फाइबर और कनेक्टर कुंजी को धीमी अक्ष के साथ संरेखित किया गया है। तेज अक्ष अवरुद्ध है। |
(आपके ब्रॉडबैंड वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (WDM) क्रॉसस्टॉक और पोलराइजेशन स्टेट डिस्टॉर्शन पेन पॉइंट्स को हल करने के लिए डिज़ाइन किया गया)
हल किए गए पेन पॉइंट्स/मूल्य: एक अत्यंत चौड़ा पासबैंड ±6.5 एनएम की सुविधा देता है। यह सिस्टम को तरंग दैर्ध्य बहाव के प्रति मजबूत प्रतिरोध प्रदान करता है, जिससे आर्किटेक्ट कम लागत वाले, तापमान-नियंत्रित अनकूल्ड लेजर का उपयोग कर सकते हैं ताकि बाहरी वातावरण में भी उत्कृष्ट संचार गुणवत्ता बनाए रखी जा सके, जिसमें तापमान में भारी बदलाव होता है।
हल किए गए पेन पॉइंट्स/मूल्य लाभ: 3-पोर्ट, 2-सीएच, और 4-सीएच कॉन्फ़िगरेशन में 20 डीबी (8 सी.एच. के लिए 18 डीबी, 16 सी.एच. के लिए 16 डीबी) का न्यूनतम ध्रुवीकरण विलुप्त होने का अनुपात (ईआर) प्राप्त किया जाता है (नोट: कनेक्टर के साथ ईआर 2 डीबी कम हो जाता है)। सिस्टम डिफ़ॉल्ट रूप से कनेक्टर पोजिशनिंग कीज़ के साथ धीमी अक्ष संरेखण का उपयोग करता है और तेज अक्ष प्रकाश को पूरी तरह से अवरुद्ध करता है। यह ध्रुवीकरण-संवेदनशील परीक्षण चरणों की स्थापना को बहुत सरल बनाता है और ध्रुवीकरण मोड फैलाव के कारण होने वाली माप त्रुटियों को समाप्त करता है।
हल किए गए पेन पॉइंट्स/उपयोग की गई मूल्य: एक सटीक कैस्केडेड ऑप्टिकल पथ आरेख का उपयोग करते हुए, एक 4-चैनल मॉड्यूल का एक उदाहरण लेते हुए, सिग्नल इनपुट से क्रमिक रूप से कई फ़िल्टरिंग नोड्स से गुजरता है, जिसमें प्रत्येक चैनल की सम्मिलन हानि सख्ती से नियंत्रित होती है: उदाहरण के लिए, पीएम 1270 हानि ≤0.8 डीबी, पीएम 1290 ≤1.0 डीबी, और पीएम 1330 चैनल की अधिकतम सम्मिलन हानि केवल ≤1.5 डीबी है। पूरे 4सीएच मॉड्यूल की अधिकतम सम्मिलन हानि 1.5 डीबी के भीतर नियंत्रित होती है (0.3 डीबी अतिरिक्त कनेक्टर सहित), जो फाइबर ऑप्टिक सेंसिंग नेटवर्क में प्रोब बीम की ट्रांसमिशन दूरी को प्रभावी ढंग से बढ़ाती है।
हल किए गए पेन पॉइंट्स/मूल्य: आसन्न चैनलों के बीच ≥30 डीबी और गैर-आसन्न चैनलों के बीच ≥40 डीबी का उच्च अलगाव प्रदान करता है। 300 एमडब्ल्यू तक निरंतर ऑप्टिकल पावर इनपुट का सामना करता है और -5 डिग्री सेल्सियस से 65 डिग्री सेल्सियस की विस्तृत तापमान सीमा पर स्थिर रूप से संचालित होता है, जो उच्च-शक्ति प्रकाश स्रोत दालों को आसानी से संभालता है।
| सीडब्ल्यूडीएम | - | 1 | 2 | 3 | 4 | 5 | 6 | - | 7 | 8 |
|---|---|---|---|---|---|---|---|---|---|---|
| - | पोर्ट | प्रारंभिक पास चैनल |
मक्स/ डेमक्स |
पैकेज आयाम | जैकेट प्रकार | फाइबर लंबाई |
- | कनेक्टर प्रकार | कार्यरत अक्ष |
|
| - | XX | XXX | XX | XX | XX | XX | - | X | X | |
| पीएम सीडब्ल्यूडीएम | ए1=1*1 डिवाइस | 470=1470 | 00=नहीं | 53=Ø5.5 × 35 | 02=250um बेयर फाइबर | 01=0.1m | 0=नहीं | बी=दोहरी अक्ष | ||
| ए2=1*2 डिवाइस | 471=1471 | एमयू=मक्स | 54=Ø5.5 × 38 | 06=0.6mm ढीला ट्यूब | 05=0.5m | 1=एफसी/यूपीसी | एस=धीमी अक्ष | |||
| 24=2*4 डिवाइस | ....... | डीई=डेमक्स | 90=90 × 20× 10 | 09=0.9mm ढीला ट्यूब | 10=1.0m | 2=एफसी/एपीपी | एफ=तेज अक्ष | |||
| 02=1×2 मॉड्यूल | 610=1610 | एमडी=मक्स और डेमक्स | एमएस=80 ×58× 8 | 20=2.0mm पीवीसी ट्यूब | 30=3.0m | 3=एससी/यूपीसी | एक्स=अनुकूलित | |||
| 08=1×8 मॉड्यूल | 611=1611 | एडी=ऐड/ड्रॉप | पीएस=100 ×80× 10 | 30=2.0mm पीवीसी ट्यूब | XX=अनुकूलित | 4=एससी/एपीपी | ||||
| 16=1×16 मॉड्यूल | XX=अनुकूलित | पीएम=120 ×80× 18 | XX=अनुकूलित | 5=एलसी/यूपीसी | ||||||
| XX=अनुकूलित | XX=अनुकूलित | 6=एलसी/एपीपी | ||||||||
| एक्स=अनुकूलित |
PMCWDM-08470MUPS0910-2S
पीएम सीडब्ल्यूडीएम, 8 चैनल पोर्ट, तरंग दैर्ध्य 1470~1610, मक्स मॉड्यूल, एबीएस बॉक्स 100 ×80× 10, फाइबर पीएम1550 फाइबर लंबाई 1 मीटर 0.9 मिमी नीले ढीले ट्यूब के साथ, एफसी/एपीपी कनेक्टर, धीमी अक्ष कुंजी के साथ संरेखित।
