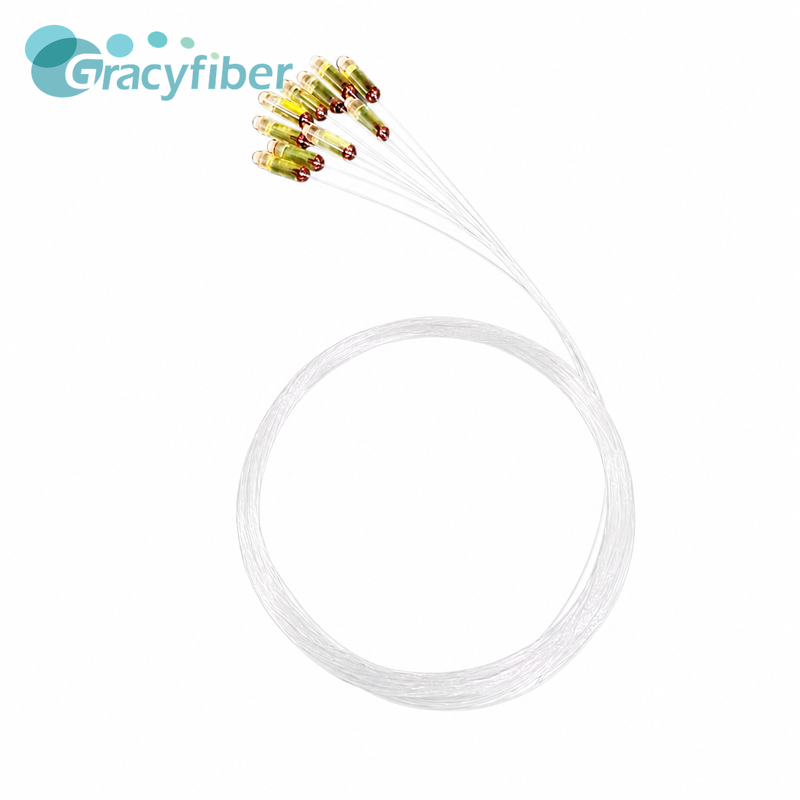

Mini collimatore a fibra singola 1310nm Collimatore a fibra ottica rivestito AR Pigtail SMF Perdita di inserzione ultra bassa Elevata perdita di ritorno per modulo ottico

Mini collimatore a fibra singola 1310nm Collimatore a fibra ottica rivestito AR Pigtail SMF Perdita di inserzione ultra bassa Elevata perdita di ritorno per modulo ottico

1. Panoramica del prodotto

Questo prodotto utilizza fibra SMF-Ultra da φ0,35 mm, rivestita con materiale Nylon+Hytrel, caratterizzata da una struttura miniaturizzata con un diametro esterno di soli 1,2 mm e una lunghezza di 5,5 mm.

2. Caratteristiche principali del prodotto

• Design della struttura di dimensioni ridotte:Il collimatore ha un diametro esterno DE=1,2 mm e una lunghezza L=5,5 mm, risultando in una dimensione compatta adatta per moduli ottici con vincoli di spazio e confezionamento di dispositivi ottici di precisione.
• Configurazione fibra monomodale:Utilizza fibra monomodale SMF-Ultra da φ0,35 mm, rivestita con materiale Nylon+Hytrel, con una lunghezza della fibra di 300 mm, bilanciando flessibilità e affidabilità.
• Prestazioni a bassa perdita di inserzione:In condizioni di test a 1310 nm, la perdita di inserzione IL ≤ 0,25 dB; durante i test, l'IL minimo viene controllato per garantire prestazioni di accoppiamento stabili.
• Specifiche relative all'elevata perdita di ritorno:La perdita di ritorno RL ≥ 55 dB riduce efficacemente l'impatto delle riflessioni delle estremità sul sistema e migliora la stabilità della trasmissione del collegamento ottico.
• Trattamento di rivestimento AR:La faccia terminale utilizza un rivestimento AR per ridurre la perdita di riflessione e migliorare l'efficienza di accoppiamento del segnale ottico.

3. Applicazioni

• Moduli di comunicazione ottica di tipo mini
• Sistemi di collimazione e accoppiamento di fibre monomodali
• Accoppiamento laser, rilevatore e chip ottico
• Dispositivi ottici passivi come WDM, isolatori e circolatori
• Sistemi di rilevamento e test/misurazione in fibra ottica
• Componenti ottici di precisione miniaturizzati e piattaforme di percorso ottico da laboratorio
