Αυτό το προϊόν είναι μια μονάδα πολυπλεξίας διαίρεσης μήκους κύματος 12×(1×2) FWDM, που υποστηρίζει μετάδοση καναλιού δεδομένων 1260–1620 nm και ανάκλαση ζώνης παρακολούθησης OTDR 1650±10 nm.

2. Βασικά Χαρακτηριστικά Προϊόντος

Παράμετροι	Προδιαγραφές	Μονάδα
Μήκος κύματος λειτουργίας	1260-1660	nm
Μήκος κύματος ζώνης διέλευσης	1260-1620	nm
Ανακλά το μήκος κύματος της ζώνης	1640-1660	nm
Απώλεια εισαγωγής (COM<--> Πάσο)	≤1,0	dB
Απώλεια εισαγωγής (COM<-->Ανακλάση)	≤0,8	dB
Απομόνωση (Pass Channel)	≥40	dB
Απομόνωση (Κανάλι Reflect)	≥15	dB
Ευαισθησία θερμοκρασίας απώλειας εισαγωγής	≤0,5	dB
Μετατόπιση θερμοκρασίας μήκους κύματος	≤0,002	nm/°C
PDL	≤0,1	dB
PMD	≤0,15	ps
Κυματισμός	≤0,5	dB
Κατευθυντικότητα	≥55	dB
Απώλεια επιστροφής (RL)	≥50	dB
Μέγιστη ισχύς χειρισμού	500	mW
Θερμοκρασία λειτουργίας	-40~+85	°C
Θερμοκρασία αποθήκευσης	-40~+85	°C
Τύπος ινών	G657A2	/
Τύπος σωλήνα (Θύρα COM)	Μπλε χαλαρός σωλήνας 0,9 mm (Hytrel)	/
Τύπος σωλήνα (Θύρα PASS)	Λευκός χαλαρός σωλήνας 0,9 mm (Hytrel)	/
Τύπος σωλήνα (ανακλαστική θύρα)	Κίτρινος χαλαρός σωλήνας 3,0 mm (LSZH)	/
Μήκος Fiber (Θύρα COM)	500±50	mm
Μήκος Fiber (Θύρα PASS)	500±50	mm
Μήκος ινών (ανακλαστική θύρα)	0,9m±50mm	/
Σύνδεσμος (Θύρα COM & PASS)	LC/APC	/
Σύνδεσμος (Θύρα ανάκλασης)	12F MPO/APC (Γυναίκα)	/
Διάσταση πακέτου (Κιβώτιο ABS)	Μ100×Π80×Υ10	mm

Διαχωρισμός ζώνης δεδομένων και OTDR
12×(1×2) ολοκληρωμένη δομή
Σχεδιασμός χαμηλής απώλειας εισαγωγής
Πλήρως σχεδιασμένη διαμόρφωση σύνδεσης

3. Εφαρμογές

Δίκτυα οπτικής πρόσβασης FTTx/PON
Ηλεκτρονικό σύστημα παρακολούθησης OTDR 1650 nm
Ανίχνευση και συντήρηση συνδέσμων οπτικών ινών πολλαπλών πυρήνων
Κοινή μετάδοση ινών δεδομένων και υπηρεσίες παρακολούθησης
Ενσωμάτωση εξοπλισμού οπτικής μετάδοσης, μονάδων παρακολούθησης και πολυπλεξίας παθητικής διαίρεσης μήκους κύματος
Μητροπολιτικά δίκτυα, δίκτυα πρόσβασης και πλατφόρμες λειτουργίας και συντήρησης οπτικών ινών χειριστή

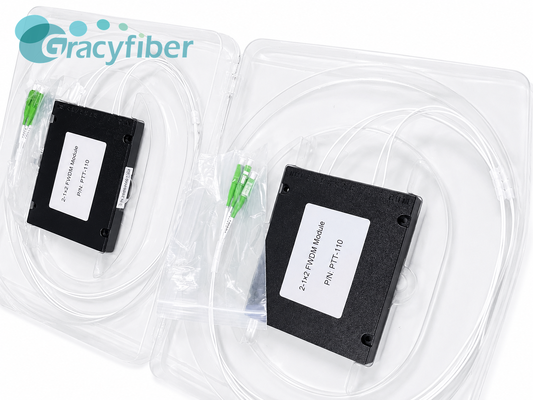

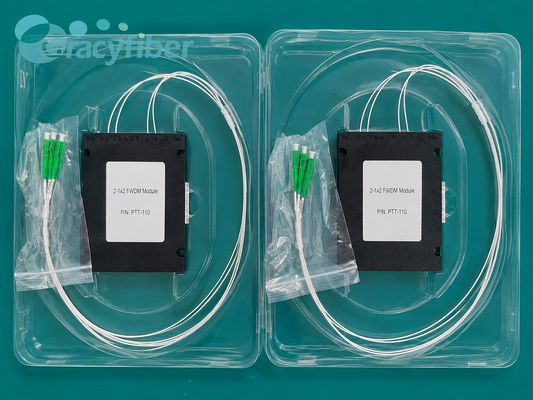

12x1x2 FWDM Module 1650nm OTDR Reflect 1260 1620nm Pass LC APC MPO APC Fiber Optic WDM Filter for Optical Line Monitoring
