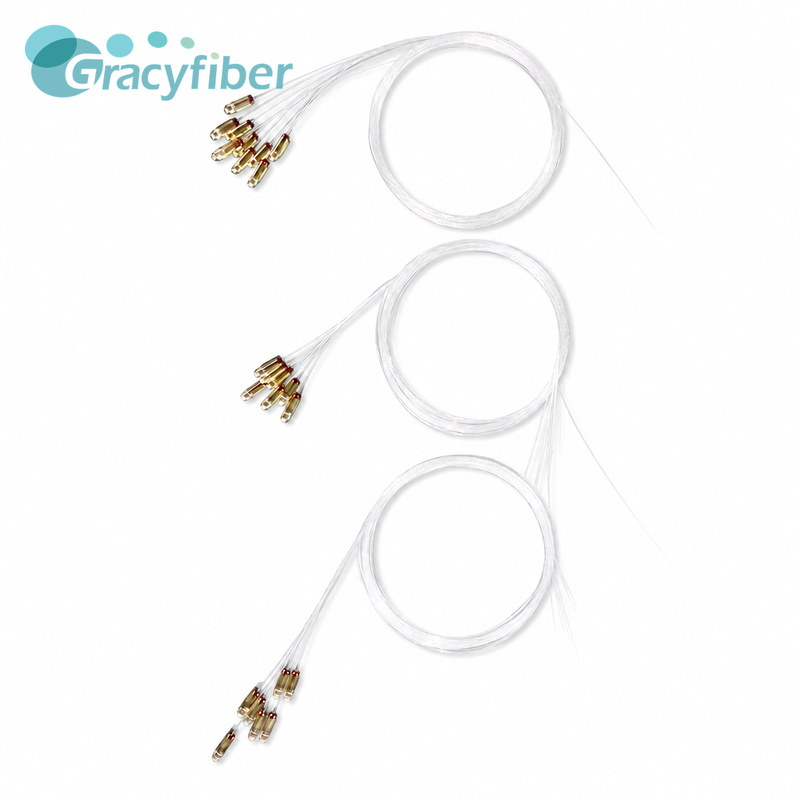

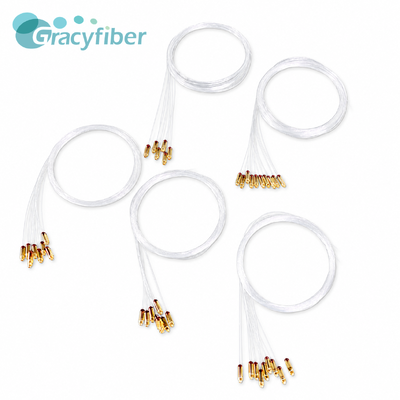

Dieses Produkt verwendet G657A1-Fasern mit einer Packungsgröße von φ2,78×7,5 mm und einer Faserlänge von 1,5×1,6 m. Es verfügt über einen geringen Einfügungsverlust, einen hohen Rückkehrverlust und eine stabile kollimierte Ausgabe,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.
| Parameter | Einheit | Einfaser-Pigtail | Zweifaser-Schweinenschwanz |
| Kapillardurchmesser | mm | 10,8 ± 0.05 | 1.8 (+0,005/-0,05) |
| Kapillarlänge | mm | 5.5 bis 6.0 | 6.0 bis 6.5 |
| Polierwinkel | - Nein. | 8 bis 0.3 | 8 bis 0.3 |
| Trennung | μm | NA | 127 ± 2 |
| AR-Beschichtung | dB | RF≤0,2%@1260nm~1650nm | RF≤0,2%@1260nm~1650nm |
| Rückkehrverlust | dB | ≥ 65 Jahre | ≥ 65 Jahre |
| Polierrichtung | - Nein. | NA | ≤ 5 |
| Art der Faser | / | Nackte Faser, SMF-28e oder G657A1 oder G657A2 | Nackte Faser, SMF-28e oder G657A1 oder G657A2 |
| Faserlänge | m | 1.5+0.1/-0 oder 2.0+0.1/-0 oder angepasst | 1.5+0.1/-0 oder 2.0+0.1/-0 oder angepasst |
| Zuglast | N | ≥ 5 | ≥ 5 |
| Abkratzen/Gräben | / | 10/5 | 10/5 |
| Betriebstemperatur | °C | -40 ~ +85 | -40 ~ +85 |
| Speichertemperatur | °C | -40 ~ +85 | -40 ~ +85 |
Die Betriebswellenlängen umfassen 1260~1650 nm, wobei eine Mittelwellenlänge an Kommunikationsbänder wie 1310 nm und 1550 nm angepasst werden kann, um die Anforderungen von CWDM- und Breitbandoptikanwendungen zu erfüllen.
Der typische Einsetzverlust beträgt etwa 0,2 dB, wobei der maximale Einsetzverlust ≤ 0,25 dB beträgt, wodurch der Verlust der optischen Pfade effektiv verringert und die Übertragungswirksamkeit des Systems verbessert wird.
Rückkehrverlust RL≥60 dB, wodurch die Spiegelungen an der Endfläche wirksam unterdrückt und die Stabilität der optischen Kommunikationsverbindungen verbessert wird.
Mit einem miniaturisierten φ2,78×7,5 mm-Paket eignet sich die kompakte Struktur für die Integration von optischen Modulen, passiven Geräten und optischen Pfadensystemen mit hoher Dichte.
Sie ist mit G657A1-Fasern konfiguriert, ist 1,5-1,6 m lang und verfügt über eine Kapillarstruktur mit heller Blende, die zur Verbesserung der Montagegenauigkeit und der Konsistenz des optischen Weges beiträgt.
