| Nombre De La Marca: | Gracyfiber |
| MOQ: | 100 piezas |
| Condiciones De Pago: | T/T |

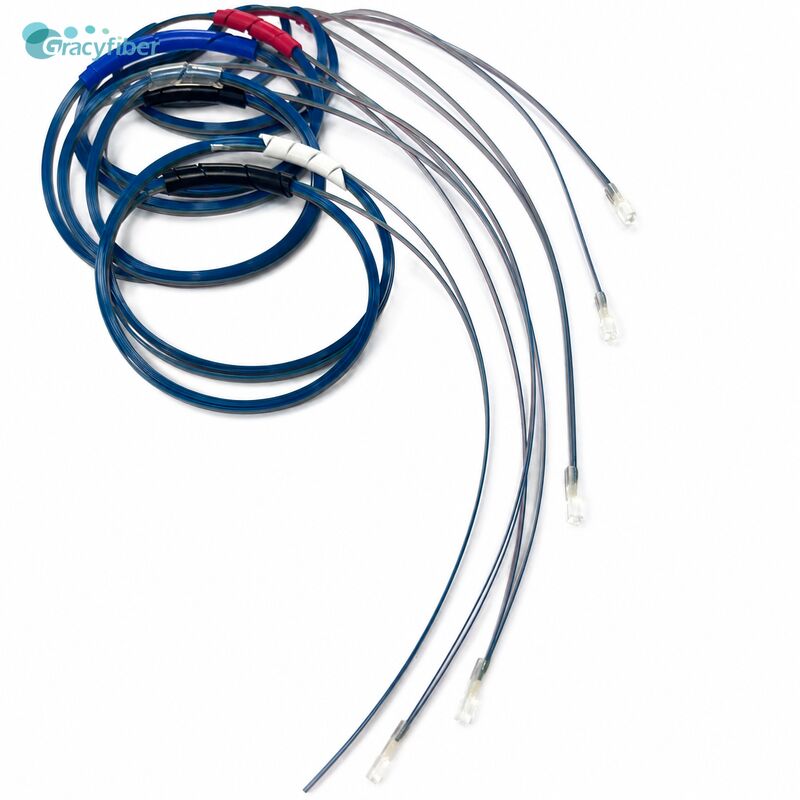

Este producto utiliza fibra PM Panda como configuración estándar, al tiempo que admite opciones personalizadas de fibra Bow-tie, ofreciendo un excelente rendimiento de mantenimiento de polarización y consistencia axial. La pérdida de inserción es ≤0.5 dB (típicamente 0.3 dB), y la relación de extinción (PER) alcanza ≥20 dB (típicamente ≥23 dB); las versiones de alto número de canales seleccionadas también mantienen un excelente rendimiento de PER. El producto admite la referencia al eje lento o rápido, con orientaciones axiales seleccionables de 0°, 45°, 90° o ángulos personalizados; la precisión de alineación axial se controla dentro de ±2° (típicamente ±1°). Admite estilos de pulido UPC y APC, logrando pérdidas de retorno de ≥45 dB y ≥55 dB, respectivamente, lo que lo hace adecuado para sistemas con requisitos estrictos en cuanto a control de polarización, supresión de reflexión y estabilidad de acoplamiento. Este producto es ampliamente aplicable en proyectos que involucran chips de fotónica de silicio, PLC, AWG, dispositivos coherentes, empaquetado de matrices de mantenimiento de polarización y módulos de comunicación óptica OEM.
| Parámetro | Unidad | 1 | 2 | 4 | 8 | 12 | 16 | 24 | 32 | 48 | 64 | 96 | 128 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Longitud de Onda | nm | 460,630,780,850,980,1060,1310,1550,1650,1950 | ||||||||||||
| Materiales | - | Pyrex, Tempax, Cuarzo, Silicio | ||||||||||||
| Opción de Tapa | Con Tapa / Sin Tapa | |||||||||||||
| Paso de Núcleo | - | - | 250 | 127/250 | 127/250 | 127/250 | 127 | 127 | 127 | 127 | 127 | 127 | 127 | |
| Tolerancia del Paso de Núcleo | µm | +/-0.3 | +/-0.5 | +/-0.7 | +/-1.0 | |||||||||
| Ángulo de Pulido | Grados | 8°,41°,82°,90° o personalizado (12°, 21°,...) (±0.5°) | ||||||||||||
| Tipo de Ángulo | - | Tipo A o Tipo V | ||||||||||||
| Pérdida de Inserción | dB | ≤0.5(Típico 0.3) | ||||||||||||
| Relación de Extinción de Polarización (PER) | dB | ≥20 (Típico ≥23) | ≥18 (Típico ≥20) | |||||||||||
| Referencia del Eje de Polarización | - | Eje Lento / Eje Rápido | ||||||||||||
| Orientación del Eje | Grados | 0° /45°/ 90° / Personalizado | ||||||||||||
| Precisión de Alineación del Eje | Grados | ≤ ±2° (Típ. ±1°) | ||||||||||||
| Pérdida de Retorno | dB | UPC≥45, APC≥55 | ||||||||||||
| Dimensión de la FA | Ancho | mm | 2.5 | 2.5 | 2.5 | 2.5 | 3.5 | 3.5 | 5.7 | 5.7 | 9 | 10 | 15 | 19.2 |
| Alto | mm | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Largo | mm | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 15 | 18 | |
| - | - | Estándar o Personalizado | ||||||||||||
| Tipo de Fibra PM | - | Panda PM (estándar) / Bow-tie (opcional) | ||||||||||||
| Recubrimiento de Fibra | µm | Tubo suelto de 250 µm / 900 µm / cinta (opcional) | ||||||||||||
| Longitud del Tipo de Fibra | cm | 100+/-10 o personalizado | ||||||||||||
| Conector | - | .FC/LC/SC/E2000/MT/MPO/MMC | ||||||||||||
| Temperatura de Operación | °C | -5~65 | ||||||||||||
| Temperatura de Almacenamiento | °C | -40~85 | ||||||||||||
