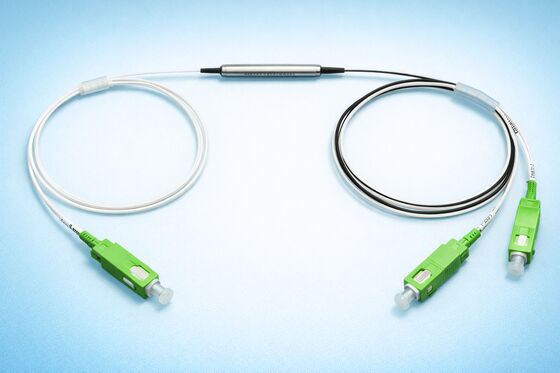

Dispositivo FWDM PM Baja Pérdida de Inserción Alto Aislamiento WDM de Fibra Óptica en Comunicación Óptica

Este dispositivo PM FWDM es un componente de multiplexación por división de longitud de onda pasiva (WDM) de 3 puertos basado en fibra de mantenimiento de polarización (PM).Está diseñado principalmente para la multiplexación y demultiplexación de señales en diferentes longitudes de onda dentro de una sola fibra óptica, por lo que es particularmente adecuado para la separación y combinación de la luz de la bomba de 1480 nm y la luz de señal de 1535 ∼ 1565 nm. El producto utiliza fibra de mantenimiento de polarización PM15-U25D de Corning;su configuración típica de puerto consiste en COMEl paquete estándar mide aproximadamente Φ5,5 * L38mm.su estructura compacta facilita una fácil integración en los módulos de amplificadoresAdemás, el producto cubre un rango de operación de 1260 ‰ 1620 nm, cumple con la ITU-T G.694.2 y normas RoHS, y es adecuado para la construcción de enlaces ópticos de alto rendimiento que mantienen la polarización.

• Estructura WDM basada en filtros de mantenimiento de polarización de 3 puertos
• Apto para la multiplexación y desmultiplexación de señales de 1480 nm y 1535 1565 nm
• Utiliza fibra de mantenimiento de polarización PM15-U25D de Corning
• Pérdida de inserción:≤ 0,8 dB(puerto de paso),≤ 0,6 dB(puerto de reflexión)
• El aislamiento:≥ 25 dB(puerto de paso),≥ 15 dB(puerto de reflexión)
• Ratio de extinción (ER):- 18 dB; Pérdida de retorno (RL):≥ 50 dB
• Control de la potencia óptica máxima:~ 300 mW
• Embalaje compacto; dimensiones estándar:-Φ5,5 * L38 mm
• Conforme con la UIT-T G.694.2 y las normas RoHS

• EDFA (amplificadores de fibra dopados con erbio)
• Modulos de amplificadores de Raman
• ROADM (multiplexadores ópticos de adición y caída reconfigurables)
• Sistemas de transmisión óptica CATV
• Sistemas CWDM
• Redes de acceso PON
• Plataformas de ensayo ópticas de mantenimiento de la polarización
• Modulos de comunicación óptica OEM
