| Nome da marca: | Gracyfiber |
| Número do modelo: | PMWDM-013149S6L10-22 |
| MOQ: | 100 unidades |
| Condições de pagamento: | T/T |

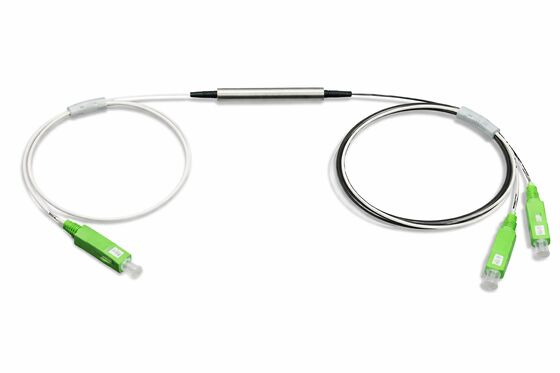

Dispositivo FWDM PM (Multiplexador Divisor de Comprimento de Onda Baseado em Filtro de Manutenção de Polarização) — 1290–1500 Nm / 1524–1650 Nm; Apresenta Baixa Perda de Inserção e Alto Isolamento; Adequado para ROADM, CATV, CWDM
Este dispositivo FWDM PM é um componente de multiplexação por divisão de comprimento de onda passivo de 2 ou 3 portas de alto desempenho, projetado com base em fibra de manutenção de polarização (PM). É utilizado principalmente para a multiplexação e demultiplexação de sinais em diferentes comprimentos de onda dentro de uma única fibra óptica, ao mesmo tempo em que atende aos requisitos de gerenciamento de comprimento de onda e preservação de polarização. Uma configuração de canal típica apresenta uma porta "Pass" transmitindo comprimentos de onda na faixa de 1290–1500 nm e uma porta "Cut" operando na faixa de 1524–1650 nm, com compatibilidade estendida para a banda de 1260–1280 nm. Isso o torna bem adequado para cenários de aplicação como Ethernet Gigabit de onda longa, redes de acesso e sistemas de transporte multisserviço.
| Parâmetros | Unidade | Valor | |
|---|---|---|---|
| Comprimento de Onda de Transmissão | nm | 1290~1500 | |
| Comprimento de Onda de Corte | nm | 1524~1650 | |
| Perda de Inserção | Transmissão | dB | ≤1.0 |
| Isolamento (dB) | Transmissão | dB | ≥30 |
| Ondulação | dB | ≤0.4 | |
| Razão de Extinção Mínima (23℃) | dB | ≤18 | |
| Perda de Retorno | dB | ≥50 | |
| Faixa Máxima de Potência Óptica de Entrada | mW | 300 | |
| Tipo de Fibra | / | Corning PM13-U25D com Tubo Azul de 0.9mm | |
| Temperatura de Operação | ℃ | 0~70 | |
| Temperatura de Armazenamento | ℃ | -40~85 | |

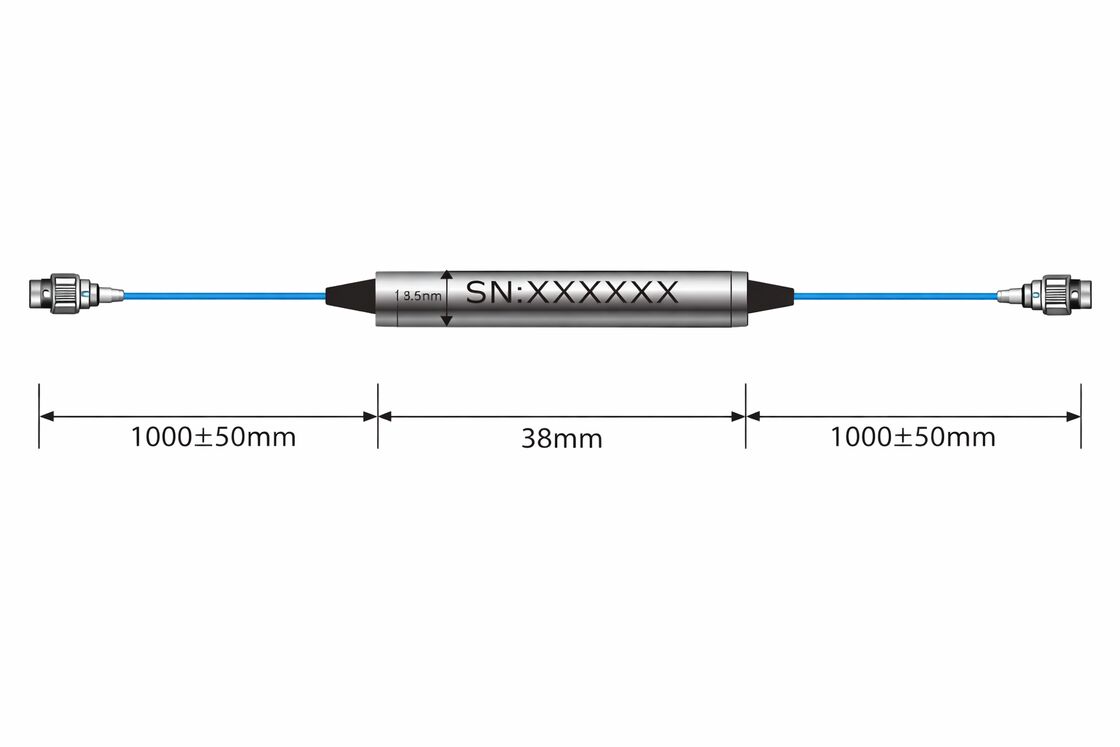

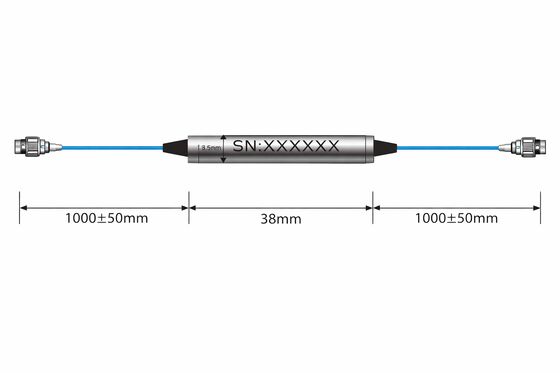

| Dimensão da Embalagem (Φ*L) | mm | Φ5.5 xL38 | |
*Para dispositivos com conectores, a IL será 0.3dB maior, a RL será 5dB menor e a ER será 2dB menor.
| PM WDM | - | Porta | Canal Passante | Tipo de Módulo | Tipo de Fibra | Comprimento da Fibra de Saída | - | Conector da Porta COM | Conector da Porta Passante | Conector da Porta de Reflexão |
|---|---|---|---|---|---|---|---|---|---|---|
| PM WDM | 01=1*1 | 3149=1290~1500 | G1~6=Tubo de Vidro | B= fibra nua | 10=1.0m | 00=Nenhum | 00=Nenhum | 00=Nenhum | ||
| 02=1*2 | S1~6=Tubo de Aço | L=tubo de 0.9mm | 12=1.2m | 1=FC/UPC | 1=FC/UPC | 1=FC/UPC | ||||
| B0=90x20x10mm | 02=Tubo de 2.0mm | 15=1.5m | 2=FC/APC | 2=FC/APC | 2=FC/APC | |||||
| X0= Personalizado | 03=Tubo de 3.0mm | 3=SC/UPC | 3=SC/UPC | 3=SC/UPC | ||||||
| 4=SC/APC | 4=SC/APC | 4=SC/APC | ||||||||
| 5=LC/UPC | 5=LC/UPC | 5=LC/UPC |
