| Nazwa marki: | Gracyfiber |
| MOQ: | 1 szt |
| Warunki płatności: | Akredytywa, T/T |
| Zdolność do zaopatrzenia: | 100 000 sztuk miesięcznie |
Ten PBS/PBC to 1x2 splitter/kombiner wiązki polaryzacyjnej w linii, odpowiedni do systemów włókienniczych utrzymujących polaryzację, obsługujących wiele pasm operacyjnych, w tym 980nm, 1030/1064nm,1310/1480/1550nm, i 1260 ~ 1620 nm.
| Parametry | Jednostka | Wartość | |||||||||
| Rodzaj portu | - | 1x2 | |||||||||
| Długość fali roboczej | nm | 980 | 1030,1064 | 1310, 1480, 1550 | 1260~1620 | ||||||
| Przepustowość | nm | ± 30 | ± 20 | ± 40 | / | ||||||
| Klasa | - | P | A | P | A | P | A | P | A | ||
| Typ. Utrata wstawienia | Maksymalnie | nm | 0.6 | 0.7 | 0.6 | 0.7 | 0.4 | 0.5 | 0.5 | 0.6 | |
| Utrata wstawienia | Maksymalnie | nm | 0.8 | 0.9 | 0.8 | 0.9 | 0.6 | 0.7 | 0.7 | 0.8 | |
| Wskaźnik wyginięcia (tylko lub PBS) | Min. | nm | 22 | 20 | 22 | 20 | 22 | 20 | 20 | 18 | |
| Strata zwrotu | Min. | dB | 50 | ||||||||
| Dyrektywa | Min. | dB | 50 | ||||||||
| Przekazywanie mocy | Maksymalnie | mW | 300 | ||||||||
| Rodzaj włókna | Port 1 i 2 | - | PM980 | PM1300 / PM1550 | |||||||
| Port 3 | - | HI 1060 | SMF-28e | ||||||||
| Powłoka włóknista | mm | 0.25 / 0.9/2.0/3.0mm Czerwona/Czarna luźna rurka | |||||||||
| Długość włókna | cm | 100 | |||||||||
| Złącze | - | FC/APC,FC/UPC lub na zamówienie | |||||||||

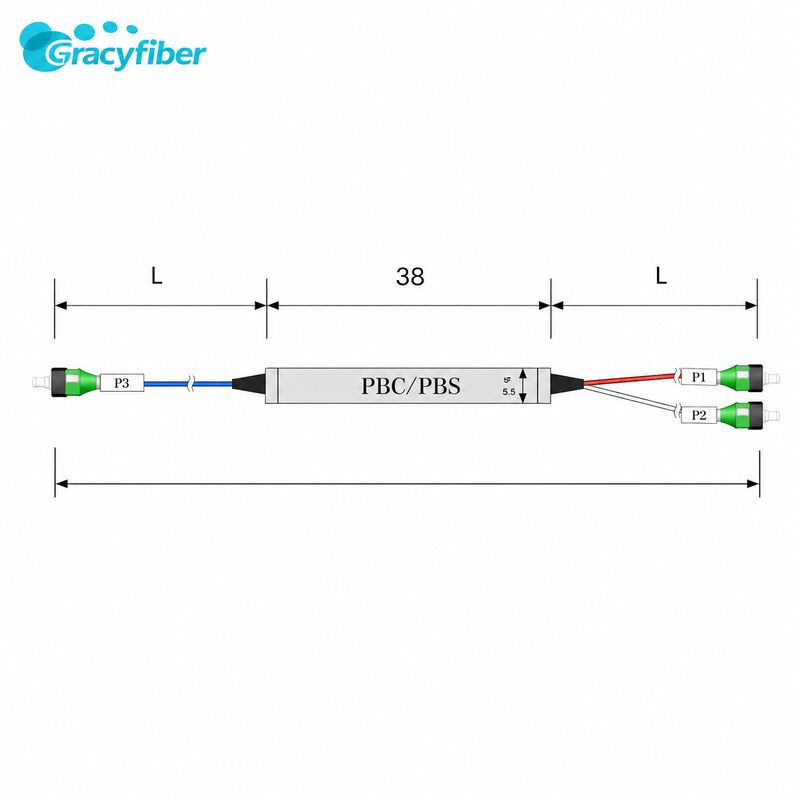

| Wymiary (HxWxD) |
250 μm Nogi włókno | mm | φ5,5×35 | ||||||||
| 900 μm Losowa rurka | mm | φ5,5×38 | |||||||||
| 2 mm/3 mm rurka | mm | 90×20×10,100×80×10 | |||||||||
| Temperatura pracy | °C | -5~65 | |||||||||
| Temperatura przechowywania | °C | -40~85 | |||||||||
| PBS/PBC | - | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | - | 9 | 10 |
| - | Praca Długość fali |
Wymiar opakowania | Port 1 i 2 Włókna |
Port 3 Włókna |
Rodzaj kurtki | Kolor portu 1 i 2 | Kolor wyjściowy | Włókna Długość |
- | Rodzaj złącza | Praca Oś |
|
| - | XX | XX | XXX | XXX | XX | XX | X | XX | - | X | X | |
| PBC/S | 98=980nm | 53=Ø5,5 × 35 | P98=PM980 | 98=Hi1060 | 02=250um Włókno gołe | RW=czerwony/biały @PM Fiber |
W=biały @SM Włókno |
01=0,1m | 0=Nie | B=Dwoma osiami | ||
| 10=1060nm | 54=Ø5,5 × 38 | P13=PM1300 | SM=SMF-28e | 06=0,6 mm Rurka luźna | WW=biały @1060/SM Włókno |
R=Hi 1060 Włókno | 05=0,5 m | 1=FC/UPC | S = osi wolnej | |||
| 13=1310nm | 90 = 90 × 20 × 10 | P15=PM1550 | P1=PM Włókno, oś powolna Wyrównanie z portem 1 |
09=0,9 mm Rurka luźna | XX= Niestandardowe | B = Niebieski @PM Fiber |
10=1,0m | 2=FC/APC | F = oś szybka | |||
| 15=1550nm | PS = 100 × 80 × 10 | XXX= dostosowane | P2=PM Włókno, oś powolna 45° do portu. |
20 = 2,0 mm rurki PVC | XX= Niestandardowe | 30 = 3,0 m | 3=SC/UPC | X= Zindywidualizowane | ||||
| XX= Niestandardowe | XX= Niestandardowe | XXX= dostosowane | 30 = 2,0 mm rurki PVC | XX= Niestandardowe | 4=SC/APC | |||||||
| XX= Niestandardowe | 5=LC/UPC | |||||||||||
| 6=LC/APC | ||||||||||||
| X= Zindywidualizowane | ||||||||||||
PBS-1354P13P109RWB10-2S
PM Polarization Beam Splitter,Center wavelength 1310 nm,Steel housing Ø5.5 × 38,Fiber is PM 1300,Port 3 fiber type PM1310 with slow axis aligned to Port 1,Fiber length 1 m with 0.9mm Lose Tube (Kolor= Port1):Czerwony, Port2:Biały, Port3:Błękitny), łącznik FC/APC, wolna oś ustawiona na klucz.
Częste pytania
P1: Jakie długości fali obsługuje ten polaryzacyjny kombiner wiązki/splitter?
Odpowiedź: Produkt ten obsługuje powszechne długości fal, takie jak 980nm, 1064nm, 1310nm, 1480nm i 1550nm, a także obejmuje szeroki zakres 1260~1620nm, odpowiedni do różnych laserów, wzmocnienia,i potrzeby systemu łączności optycznej.
P2: Jakie są główne zalety działania tego produktu?
A: Produkt ten charakteryzuje się niską stratą wstawiania, wysokim współczynnikiem zaniku, wysoką kierunkowością, wysoką niezawodnością i wysoką stabilnością.a maksymalna moc obsługi wynosi ≤ 500 mW, dzięki czemu nadaje się do systemów o wysokich wymaganiach dotyczących kontroli polaryzacji i stabilności sygnału.
P3: Czy ten polaryzacyjny łącznik wiązki / rozdzielnik obsługuje dostosowanie?
Odp.: Dostosowanie jest obsługiwane. Klienci mogą wybrać parametry, takie jak długość fali operacyjnej, rating P / A, rodzaj pigtail, rodzaj włókna portu 3,i typ złącza wejściowo-wyjściowego zgodnie z wymaganiami systemuPołącza dostępne są w formach FC/UPC, FC/APC itp., o standardowym rozmiarze opakowania Φ5,5 × L34 mm.
