4x4 Filtr PM Fiber Coupler 1550nm Rozdzielacz światłowodowy polaryzacyjny 25:25:25:25

4x4 Filtr PM Krosownica światłowodowa 1550nm Rozdzielacz światłowodowy z utrzymaniem polaryzacji 25 25 25 25 Do wzmacniaczy EDFA, komunikacji koherentnej, monitorowania mocy i czujników światłowodowych

Przegląd produktu

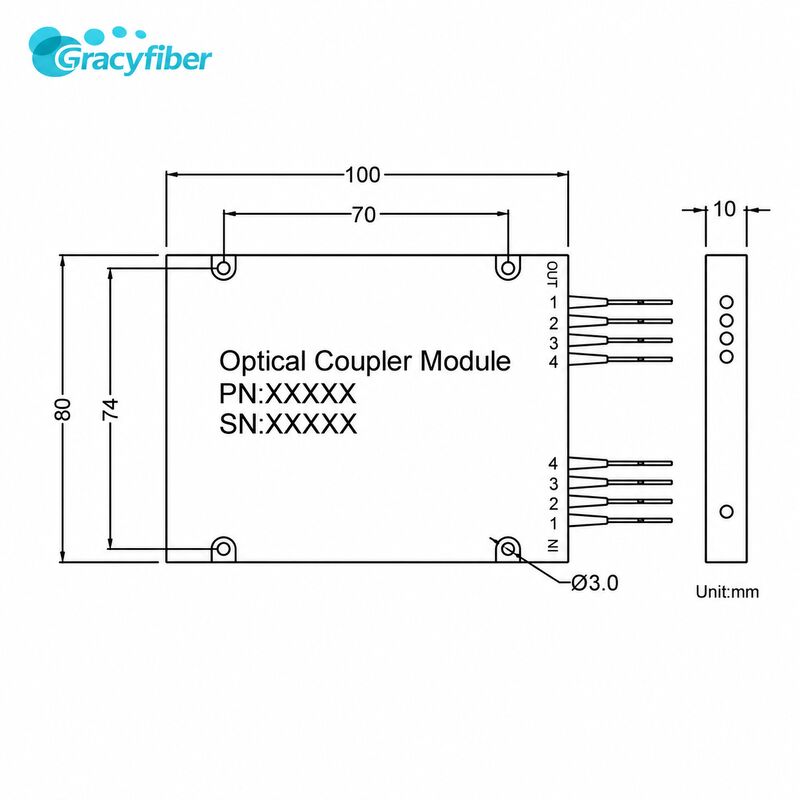

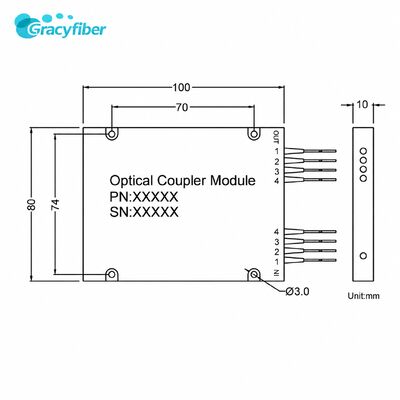

Krosownica światłowodowa PM z filtrem 4x4to wysokowydajna wieloportowa krosownica z utrzymaniem polaryzacji, zaprojektowana do zastosowań wrażliwych na polaryzację, takich jaksymetryczną strukturę 4 wejścia/4 wyjścia ze standardowym współczynnikiem podziału25:25:25:25, umożliwiając równomierne sprzęganie i stabilną transmisję czterech sygnałów w paśmie 1550 nm. Urządzenie pracuje na długości fali centralnej1550 nm i ma pasmo przenoszenia±15 nm, oferując dobrą kompatybilność w typowych zastosowaniach pasma C. Straty wtrąceniowe na port wynoszą nie więcej niż7,5 dB, a maksymalne straty dodatkowe nie więcej niż1,2 dB; współczynnik tłumienia1,0±0,1 m, a wymiary modułu toobudowa ABS 100*80*10 mm. Dostępne są różne typy złączy, w tym FC/UPC i FC/APC, co czyni go odpowiednim do integracji z różnymi obudowami, modułami i platformami eksperymentalnymi.Zastosowania produktu

wieloportowych systemach dystrybucji i agregacji mocy optycznej. W przypadkuwzmacniaczy światłowodowych EDFA, mogą one wyrównywać i rozdzielać wiele sygnałów wejściowych przed wzmocnieniem lub rozdzielać wzmocnione sygnały do wielu portów wyjściowych w celu wielowęzłowego połączenia w dół lub testowania wieloportowego. Wprzyrządach światłowodowych, mogą służyć jako "rozdzielacz mocy optycznej" dla wewnętrznych ścieżek optycznych, proporcjonalnie rozdzielając to samo źródło światła lub sygnał do wielu kanałów pomiarowych. Wsystemach komunikacji koherentnej i wielokanałowych systemach eksperymentalnych, struktura 4x4 jest idealna do budowy interferometrów wieloramiennych, macierzy detekcji koherentnej lub konfiguracji oscylatorów lokalnych wielokanałowych. Wplatformach monitorowania mocy i czujników światłowodowych, mogą rozdzielać sygnał głównego łącza do wielu kanałów monitorowania lub czujnikowych, umożliwiając synchroniczne wykrywanie i monitorowanie stanu w wielu punktach.Cechy produktu

niskie straty, wysoki współczynnik tłumienia, wysokie straty powrotne i wysoka niezawodność. Przy standardowym współczynniku podziału 25:25:25:25, straty wtrąceniowe (w tym straty ze sprzęgania i podziału) wynoszą nie więcej niż7,5 dB, a maksymalne straty dodatkowe nie więcej niż1,2 dB; współczynnik tłumienia≥20 dB, zapewniający dobrą selektywność stanu polaryzacji w systemach z utrzymaniem polaryzacji; straty powrotne≥50 dB, skutecznie tłumiąc zakłócenia od światła odbitego i sygnałów przesłuchów do urządzeń przedwzmacniaczy. Maksymalna moc optyczna obsługiwana przez urządzenie≥50 dB, skutecznie tłumiąc zakłócenia od światła odbitego i sygnałów przesłuchów do urządzeń przedwzmacniaczy. Maksymalna moc optyczna obsługiwana przez urządzenie≤300 mW, spełniająca potrzeby większości zastosowań wzmocnienia średniej mocy i czujników; zakres temperatur pracy-5~+75 ℃, temperatura przechowywania-40~+85 ℃, nadaje się do długoterminowej stabilnej pracy w serwerowniach, laboratoriach i niektórych środowiskach przemysłowych. Wszystkie porty wykorzystująświatłowód z utrzymaniem polaryzacji Corning Panda, z kluczami złączy wyrównanymi z osią wolną, aby zapewnić spójność i kontrolę kierunku polaryzacji.Zastosowania produktu (Integracja systemu)

wieloportowa macierz ścieżek optycznych lub węzeł dystrybucji mocy. W kompletnym systemie lub podmodule, może być zainstalowana po wspólnym źródle światła w celu rozdzielenia pojedynczej ścieżki optycznej lasera lub sygnału na cztery funkcjonalnie różne podkanały, takie jak cztery zestawy obwodów testowych, cztery sondy czujnikowe lub cztery różne etapy wzmocnienia. W systemach wielowęzłowych, sygnały z różnych kierunków lub węzłów mogą być skupione do krosownicy, a następnie proporcjonalnie rozdzielone do wielu portów detekcji lub monitorowania, służąc jako hub "agregacji + dystrybucji optycznej". W środowisku laboratoryjnym, może być używana do budowy struktur interferometrów czteroramiennych, systemów porównania fazy wielościeżkowej, platform równoważenia mocy czterokanałowej itp., ułatwiając badanie złożonych topologii ścieżek optycznych i efektów zależnych od polaryzacji. Inżynierowie mogą również wybrać goły światłowód 250 µm, osłonę 0,9 mm lub osłony 2,0/3,0 mm, a także różne typy złączy, aby lepiej dostosować się do przestrzeni obudowy i warunków instalacji w terenie, w zależności od rzeczywistych wymagań dotyczących okablowania.Zalety produktu

krosownic jednomodowych 1*N lub krosownic 4x4 bez utrzymania polaryzacji, ta krosownica PM z filtrem 4x4 oferuje kilka zalet. Po pierwsze, wykorzystuje światłowód z utrzymaniem polaryzacji typu panda, awyrównanie klucza złącza z osią wolnązapewnia większą spójność i przewidywalność transmisji stanu polaryzacji przez wiele portów, co czyni ją idealną dla systemów koherentnych, czujnikowych i interferometrycznych wrażliwych na polaryzację. Po drugie, symetryczna struktura 4x4 i współczynnik podziału 25:25:25:25 ułatwiają budowanie wieloportowych sieci wyrównywania mocy, eliminując potrzebę wielu kaskad 1*2 lub 1*4, co zmniejsza liczbę punktów spawania i skumulowane straty wtrąceniowe. Po trzecie, specyfikacje jasno określają limit mocy50 mW ze złączami, wzrost strat wtrąceniowych o0,3 dB, zmniejszenie strat powrotnych o5 dB i zmniejszenie współczynnika tłumienia o2 dB, co pozwala inżynierom na dokładne uwzględnienie tych czynników podczas budżetowania łącza i modelowania symulacyjnego, zmniejszając niepewność projektową. Dzięki jasnym kodom zamówieniowym (możliwość wyboru długości fali, struktury, rozmiaru osłony, długości światłowodu i typów złączy na obu końcach), użytkownicy mogą szybko zakończyć wybór projektu i konfigurację partii, osiągając optymalną równowagę między wydajnością, kosztem i łatwością użytkowania.Podsumowanie

krosownica światłowodowa PM z filtrem 4x4to wysokowydajna wieloportowa krosownica z utrzymaniem polaryzacji, zaprojektowana do zastosowań wrażliwych na polaryzację, takich jaksystemy wzmocnienia EDFA, przyrządy światłowodowe, wielokanałowa komunikacja koherentna, monitorowanie mocy i czujniki światłowodowe. Zapewnia ona niezawodną podstawę do dystrybucji mocy i zarządzania polaryzacją w złożonych ścieżkach optycznych dzięki swojejdługości fali roboczej 1550 nm, symetrycznemu podziałowi wiązki 25:25:25:25, niskim stratom wtrąceniowym, wysokiemu współczynnikowi tłumienia, wysokim stratom powrotnym i stabilnym cechom utrzymania polaryzacji. Niezależnie od tego, czy jest używana jako stała jednostka dystrybucji mocy w masowo produkowanym sprzęcie, czy jako elastyczny hub dystrybucji ścieżki optycznej na platformach eksperymentalnych, produkt ten skutecznie poprawia stabilność polaryzacji systemu, powtarzalność testów i ogólną wydajność optyczną. Dla producentów sprzętu i integratorów systemów poszukujących rozwiązań o wysokiej spójności, wysokiej niezawodności i łatwej integracji, ta krosownica PM 4x4 jest jednym z kluczowych elementów do budowy wysokiej jakości rozwiązań światłowodowych z utrzymaniem polaryzacji.
