광학 기기 인라인 광섬유 편광기 1310nm 1550nm 1064nm 980nm 850nm 고차단비

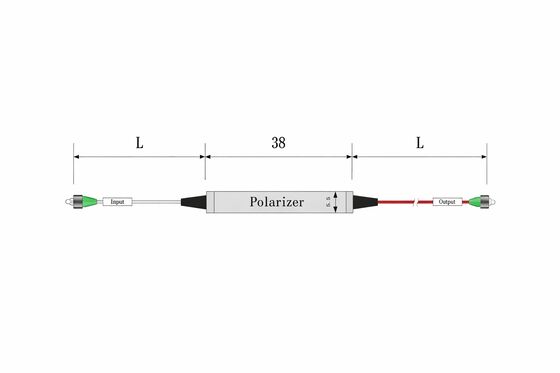

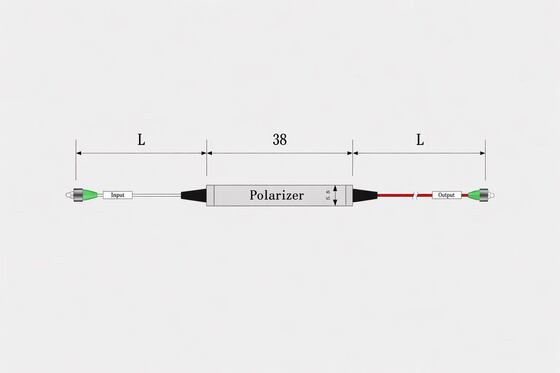

인라인 편광기는 직접적인 광섬유 연결을 통해 편광 상태 필터링 및 제어를 달성하는 고성능 수동 장치입니다. 광섬유 링크에서 특정 편광 방향을 선택하고 원치 않는 편광 성분을 억제하여 높은 소멸비와 안정적인 편광 출력을 얻는 데 사용됩니다. 이 제품은 1310nm, 1550nm, 1064nm, 980nm, 850nm를 포함한 여러 작동 파장 시리즈를 제공하며, 통신 및 레이저 대역의 다양한 응용 요구 사항에 맞춰 다양한 대역에 대한 다른 대역폭 구성을 제공합니다. 이 장치는 팬더형 편광 유지 섬유 또는 단일 모드 섬유를 입력 및 출력 피그테일로 사용합니다. 표준 강철 튜브 패키지 크기는 약 Φ5.5*L35mm이며, 피그테일 길이는 약 1.0m입니다. FC/APC 커넥터와 함께 사용하여 모듈, 섀시 또는 실험 플랫폼에 쉽게 통합할 수 있습니다.

기능적으로 인라인 편광기는 편광 상태에 매우 민감한 다양한 광섬유 시스템에서 주로 사용되며, 편광 제어 달성 및 측정 해상도 향상을 위한 중요한 기본 장치 역할을 합니다. 광학 테스트 기기에서는 간섭계, 편광 분석기, 코히런트 감지 시스템과 같은 편광 관련 테스트 링크를 구축하기 위한 편광 선택 요소로 사용될 수 있습니다. 광섬유 센싱 시스템에서는 프로브 광을 특정 편광 상태로 제한함으로써 편광 변동으로 인한 측정 오류를 줄이고 응력, 온도, 굴절률과 같은 매개변수의 감지 감도 및 반복성을 향상시킬 수 있습니다. 레이저 시스템 및 광섬유 증폭기에서는 온라인 편광기가 편광 유지 섬유와 함께 작동하여 단일 편광 출력 또는 안정적인 편광 방향을 달성하여 후속 비선형 효과 제어, 위상 제어 및 편광 민감 장치에 대한 안정적인 편광 조건을 제공합니다.

장치 성능 측면에서 이 온라인 편광 유지 장치는 "저삽입 손실, 고소멸비, 고절연, 고신뢰성"을 특징으로 합니다. 다양한 작동 파장에서의 일반적인 삽입 손실은 1dB 미만으로 제어될 수 있으며, 23°C에서의 최대 삽입 손실도 엄격한 범위로 제한되어 전체 링크 전력 예산에 미치는 영향을 줄이는 데 도움이 됩니다. 일반적인 소멸비는 1310/1550nm 대역에서 약 30dB에 달하며, 최소 소멸비는 여전히 약 28dB 이하로 떨어지지 않습니다. 980/850nm 대역에서는 25dB 이상의 소멸 성능이 유지되어 바람직하지 않은 편광 성분을 크게 억제합니다. 이 장치는 50dB 이상의 반사 손실과 약 300mW의 최대 광 전력 처리 용량을 가지며, 대부분의 중전력 응용 분야의 요구를 충족합니다. 작동 온도 범위는 약 -5 ~ +70°C이며, 보관 온도는 약 -40 ~ +80°C입니다. Telcordia 사양 및 RoHS 준수 설계를 결합하여 장기 작동 및 환경 적응성에서 안정적이고 신뢰할 수 있는 성능을 보여줍니다.

시스템 통합 관점에서 인라인 편광기는 광섬유 링크에 직접 직렬로 연결되는 독립형 장치로 사용되거나 OEM 모듈에 내장된 기능 단위로 사용될 수 있습니다. OEM의 경우 광섬유 센서 상호 연결 장치, 분광계, 편광 상관 측정 장치, 코히런트 수신기 프론트 엔드와 같은 주요 위치에 설치하여 시스템 편광 참조를 통합할 수 있습니다. 연구 실험실에서는 편광 간섭 실험, 양자 광학 실험 또는 다단계 편광 캐스케이드 구조를 구축하는 데 자주 사용됩니다. 편광 유지 커플러, 편광 유지 서큘레이터 및 기타 장치와 결합하여 더 복잡한 편광 제어 및 경로 설계를 가능하게 합니다. 제한된 공간 내에서 편광 필터링이 필요한 휴대용 장치, 예를 들어 휴대용 센서 또는 현장 테스트 기기의 경우, 인라인 편광기의 작은 튜브형 패키지와 사용자 정의 가능한 피그테일/커넥터 형태는 컴팩트한 통합을 용이하게 합니다.

전통적인 벌크 편광기 또는 편광 유지 섬유 자체에만 의존하는 편광 유지 방법과 비교할 때, 인라인 편광기는 상당한 이점을 제공합니다. 첫째, 올-파이버 구조로 편광 필터링을 달성하여 섬유와 자유 공간 간의 빈번한 결합을 제거하고, 삽입 손실, 정렬 오류 및 환경 진동의 영향을 줄여 시스템을 더 컴팩트하고 안정적으로 만듭니다. 둘째, 장치 자체는 명확한 소멸비 및 반사 손실 사양을 제공하며, "커넥터 버전 IL 약간 증가, RL 약간 감소, ER 약간 감소"를 명시하여 예측 가능한 성능 변화를 나타내므로 엔지니어의 링크 예산 책정 및 시뮬레이션 설계에 도움이 됩니다. 셋째, 주문 정보는 작동 파장, 패키지 크기, 입력 및 출력 섬유 유형, 피그테일 길이, 외피 유형 및 커넥터 유형에 대한 명확한 코딩을 제공하여 다양한 프로젝트에 대한 쉬운 선택 및 사용자 정의를 가능하게 합니다. 시스템 복잡성과 비용을 제어하면서 편광 안정성을 보장하려는 사용자의 경우, 이 인라인 편광 유지 장치는 성능, 크기 및 유지 보수성 간의 좋은 균형을 달성하는 솔루션입니다.

전반적으로 인라인 편광기는 광섬유 기기, 광섬유 센싱, 레이저 및 고정밀 측정 시스템을 위한 핵심 편광 관리 장치로, 저삽입 손실, 고소멸비, 고반사 손실 및 우수한 환경 적응성을 특징으로 합니다. 이 장치를 링크 내에 전략적으로 배치함으로써 사용자는 편광 상태를 효과적으로 정제하고, 편광 노이즈를 억제하며, 시스템의 신호 대 잡음비, 반복성 및 장기 안정성을 향상시킬 수 있습니다. 새로운 제품의 시스템 통합이든 기존 플랫폼의 성능 최적화이든, 온라인 편광 유지 장치는 전반적인 광학 설계에 더 큰 자유와 안전 여유를 제공하여 고품질 편광 유지 섬유 솔루션 구축에 필수적인 구성 요소입니다.
