| ブランド名: | Gracyfiber |
| モデル番号: | PMWDM-013149S6L10-22 |
| MOQ: | 100個 |
| 支払条件: | T/T |

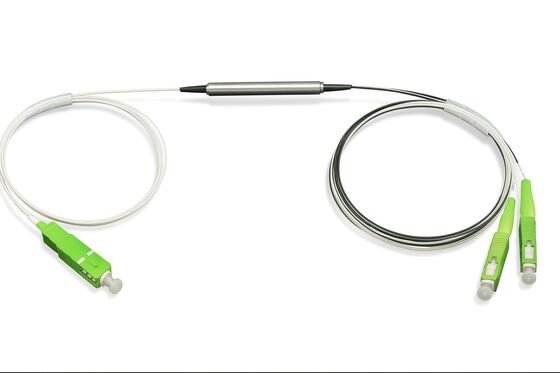

PM FWDM デバイス偏振維持フィルター WDM 1290 1500nm パス 1524 1650nm ブロック 低損失 高隔離 ROADM CATV CWDM PON
PM FWDMデバイス (PMフィルタ付きWDMデバイス) は,偏振維持ファイバーシステムに特化したフィルタデバイスで,伝送範囲は1290~1500nm,切断範囲は1524~1650nmである.,同じファイバー内の異なる波長信号を正確に分離または組み合わせるために使用される.伝送波長範囲は1290~1500nmである.典型的な挿入損失が低く,1を超えない.0dB;切断/ストップバンドは1524~1650nmをカバーし,ストップバンドで30dB未満の隔離を保証する.1260~1280nmと1524~1650nmの高帯域を伝送チャンネルの外で効果的に抑制するこの装置は,0.9mmの青色ローズチューブコーティングを搭載したコーニングPM13-U25D偏振維持ファイバーを使用しています.最大のインプット光学電力は300mWに達します0~70°C,貯蔵温度は−40~85°Cで,低損失,高隔離,波長幅幅広く,安定性が高い.
低挿入損失,最小限のリンク予算圧力
複数の段階の増幅または長距離伝送のシナリオでは,ネットワーク全体の電力予算とOSNRへの影響は小さく,より多くのシステムマージンを可能にします.
高い隔離,強いクロスストック抑制
トランスミッションチャネル隔離 ≥30dB,他の波長帯1524~1650nmからメインサービス波長への干渉を効果的に抑制し,システムの安定性と信頼性を向上させる.
良い偏光と反射性能
最小消滅比は18dB未満 (データシートの下限は"≤18dB"で,実際は高い消滅比レベルと考えられる) 返信損失は≥50dB偏振感のあるシステムに適している干渉と一貫したアプリケーションにおける信号/ノイズ比を改善するのに役立ちます.
幅広い動作波長と温度範囲
この装置は,波長幅が1260~1620nm,動作温度が0~70°C,貯蔵温度が-40~85°C,室内機器室や屋外キャビネットを含む様々な環境に適しています.
コンパクトなパッケージ,簡単に統合
φ5.5*L38mmの鋼管パッケージを採用し,コンパクトな構造で,モジュール,箱型デバイス,または1U/2Uラックに簡単にインストールし,高いポート密度の設計を容易にする.
標準の遵守,高度なエンジニアリング信頼性
ITU-T G に準拠している.694.2およびRoHS規格で,長期間のオンライン運用が可能で,キャリアレベルのネットワークアプリケーションに適しています.
| パラメータ | ユニット | 価値 | |
|---|---|---|---|
| 送信波長 | nm | 1290~1500 年 | |
| 培養波長 | nm | 1524~1650 年 | |
| 挿入損失 | トランスミッション | dB | ≤10 |
| 隔離 (dB) | トランスミッション | dB | ≥30 |
| リップル | dB | ≤0.4 | |
| 最低絶滅比 (23°C) | dB | ≤18 | |
| 返済損失 | dB | ≥50 | |
| 最大光学入力電源範囲 | mW | 300 | |
梱包タイプ:鋼管
標準寸法: φ5.5 * L38 mm,各端に偏振を維持するファイバーリードが1つあります.全体長 (ピグテイルを含む) はコンパクトで,トレイや光学板に簡単に設置できます.
ポートタイプ:
コンネクタオプション (注文設定に応じて):
