| Marchio: | Gracyfiber |
| MOQ: | 100 pezzi |
| Condizioni di pagamento: | T/T |

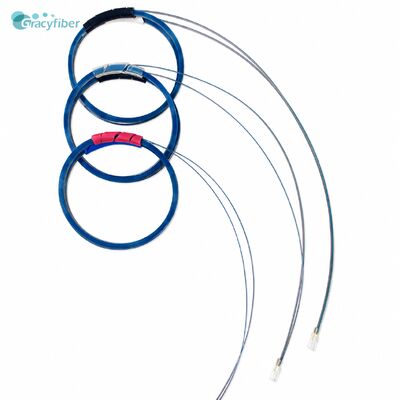

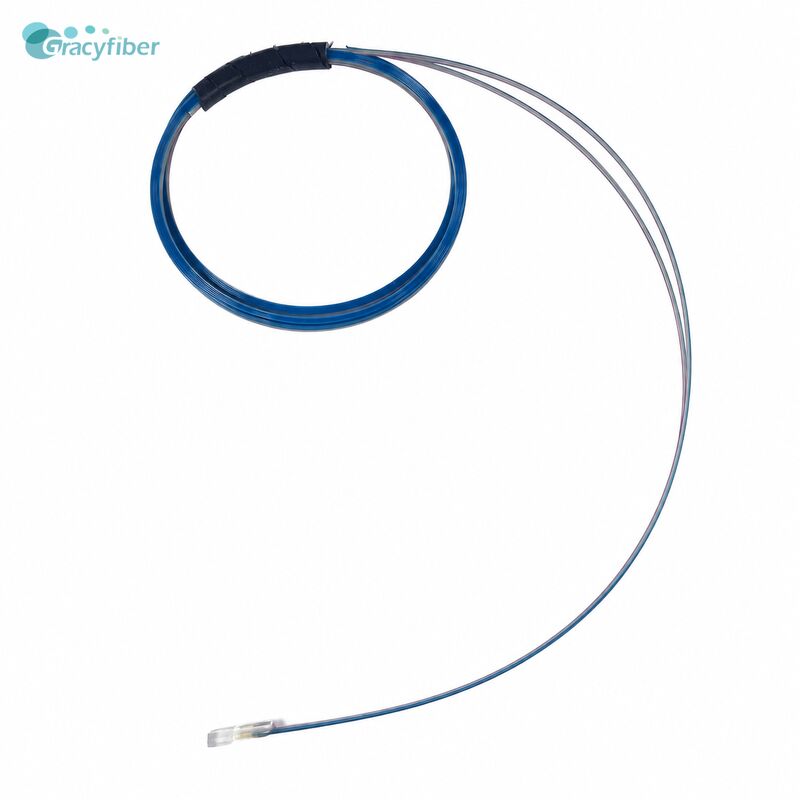

Il PM Fiber Array è un componente critico progettato per gestire e mantenere lo stato di polarizzazione della luce attraverso più canali paralleli.il PM-FA è dotato di fibre di mantenimento della polarizzazione (PM) montate con precisione all'interno di un substrato V-Groove ad alta precisione (in genere quarzo o silicio)La sua funzione fondamentale non è solo l'allineamento sub-micronico dei nuclei di fibra ma, soprattutto, l'allineamento angolare accurato delle barre di tensione (assi di polarizzazione) della fibra rispetto al piano dell'array.Questa capacità di doppia precisione è fondamentale per ottenere un elevato rapporto di estinzione (ER), basse perdite di inserimento e prestazioni stabili richieste nei sistemi ottici coerenti di prossima generazione.
Fibra PM | ||||||||
Materiale | Quarzo e silicio | |||||||
Passaggio del nucleo del solco in V | μm | 127/250/500 ((± 0,5) o specificato dal cliente | ||||||
Angolo di lucidatura | grado | 90° ((± 0,3°) | ||||||
Tipo di fibra |
| Fibra PM Panda da 250 mm | ||||||
Numero di canali | 1 | 2 | 4 | 8 | 16 | 32 | 64 | |
Distanza tra i canali | μm |
| 250 | 127 | 127 | 127 | 127 | 127 |
Pacco | mm | Sei per due e mezzo per due.5 | 10 per 2,5 per 2.5 | 10 per 2,5 per 2.5 | 10 per 2,5 per 2.5 | 12x3.5x2.5 | 12 per 5,7 per 2.5 | 12X9.7X2.5 |
Rapporto di estinzione | dB | ≥ 25 | ≥ 25 | ≥ 23 | ≥ 21 | ≥ 20 | ≥ 16 | ≥ 15 |
Allineamento della fibra PM | Orientamento PM II | |||||||
Tipo di fibra | Corning PM15-U25D | |||||||
Lunghezza della fibra | 1+/-0,1m | |||||||
Collegamento | FC/APC ((Slow Axis Alignment Key) | |||||||
Temperatura di funzionamento (°C) | -5 ¢65 | |||||||
Temperatura di conservazione (°C) | - 40 ¢ 85 | |||||||
| ||||||||
Nota:
Numero di canali/Lenghe d'onda operativa e Dimensione del dispositivo possono essere specificati dal cliente.
Fibra monocanale PM
PMSFA- | XX- | X- | XX- | X- | X- | X |
PM = Polarizzazione | Conteggio dei canali | Materiale | Lunghezza della fibra | Tipo di fibra | Colore della fibra | Angolo di lucidatura |
S = singolo | 01 = capillari di tipo D | Q=Quartz | 12 = 1,2 m | B=250μm Fibra nuda | C = chiaro | A= +8° |
F=Fibra | 02 = capillari quadrati | S = silicio | 15 = 1,5 m | L=900μm Tubo sciolto | W=bianco | V = -8° |
A=Array | 03=V scanalatura |
| X = personalizzato | T=900μm tampone stretto | B = Blu | N=0° |
|
|
|
|
| X = personalizzato | X = personalizzato |
Fibra multi-canale PM
PMGFA- | XX- | X- | XX- | XX- | X- | X |
PM = Polarizzazione | Conteggio dei canali | Materiale | Pitch di base | Lunghezza della fibra del nastro | Colore della fibra del nastro | Angolo di lucidatura |
G= fibre graciose | 02=2 canali | Q= Quarzo | 25= 250 μm | 12 = minimo 1,2 m | S = Standard | X= +8° |
F = Fibre | 04=4 canali | S = silicio | 12= 127 μm | 15 = minimo 1,5 m | X = personalizzato | V = -8° |
A = Array | 08=8 canali |
|
| - Non lo so. |
| N=0° |
| - Non lo so. |
|
|
|
| X = personalizzato |
| 64=64 canali |
|
|
|
|
|
