PM1550 Polarisatiebehoudende Patchkabel FC APC naar FC APC 1550nm PM Fiber Patchkabel

  Dit product is een PM1550nm Polarisatiebehoudende Glasvezel Patchkabel, speciaal ontworpen voor optische signaalverbinding en -uitbreiding in 1550nm C-band polarisatiegevoelige systemen. De gehele patchkabel maakt gebruik van PM1550 panda-type polarisatiebehoudende glasvezel, met een standaardconfiguratie van FC/APC–FC/APC connectoren, kabellengte 100±5 cm, werking op de langzame as, en sleuteluitlijning met de richting van de langzame as. Typisch invoegverlies ≤0.3 dB, retourverlies tot ≥55 dB, en extinctieratio ≥23 dB, waardoor het geschikt is voor communicatie, versterking en experimentele platforms met hoge eisen aan polarisatie en vermogensverlies.

• Laag Invoegverlies, Laag Linkverlies

    Bij een werkende golflengte van 1550nm is het invoegverlies van de patchkabel niet meer dan 0.3 dB, wat een significant voordeel biedt in het systeemvermogensbudget en OSNR vergeleken met gewone glasvezel patchkabels. Het is geschikt voor transmissie over middellange tot lange afstanden of complexe links met meerdere cascaderende componenten.

• Hoog Retourverlies, Lage End-Face Reflectie

    Met de FC/APC-structuur die in dit model wordt gebruikt, is het retourverlies ≥55 dB, en zelfs met een UPC-end-face kan het ≥50 dB bereiken. Dit onderdrukt effectief end-face reflecties terug naar de laser, versterker of andere gevoelige apparaten, waardoor de systeemstabiliteit en signaalkwaliteit worden verbeterd.

• Hoge Extinctieratio, Controleerbare Polarisatie

    Bij 23℃ is de extinctieratio van de patchkabel ≥23 dB, en het maakt gebruik van een Langzame As ontwerp. De connector sleutel is uitgelijnd met de langzame as, met een axiale uitlijnfout van ±3°. Dit zorgt voor een duidelijke en uniforme polarisatierichting binnen het systeem, waardoor polarisatie-afhankelijke vermogensfluctuaties en meetfouten aanzienlijk worden verminderd, waardoor het ideaal is voor polarisatiegevoelige coherente communicatie, interferometrische metingen en polarisatiebehoudende versterkingssystemen.

• Hoge Stabiliteit en Omgevingsaanpassingsvermogen

    Bedrijfstemperatuurbereik: -5 tot +70℃; opslagtemperatuur: -40 tot +80℃. Het handhaaft stabiel invoegverlies, retourverlies en extinctieratio in computerruimtes, laboratoria en de meeste technische omgevingen, en voldoet aan de eisen voor langdurige online werking en herhaaldelijk in- en uitpluggen.

• Specifiek 1550nm Ontwerp voor Vereenvoudigde Selectie

    Vergeleken met multi-band algemene modellen, richt dit product zich op de 1550nm band, met duidelijkere parameters en gerichtere prestaties, waardoor het geschikt is voor klanten die alleen C-band polarisatiebehoudende jumpers nodig hebben voor snelle selectie en bulkinkoop.

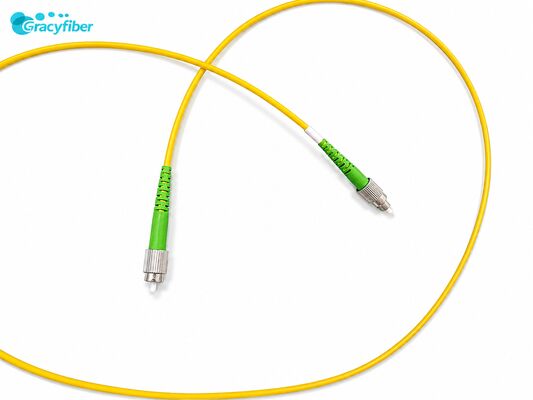

  De patchkabel bestaat uit een stuk PM1550 panda-type polarisatiebehoudende glasvezel, bedekt met een 0.9 mm witte losse buis. Elk uiteinde is voorzien van een FC/APC connector. De nominale lengte van de gehele kabel is 1000±50 mm. Het eenvoudige ontwerp vergemakkelijkt bekabeling en montage in kasten en experimentele platforms.

• Glasvezeltype: PM1550 (Corning Panda)
• Manteldiameter: 0.9 mm witte losse buis, flexibel en met goede mechanische bescherming, geschikt voor interne bekabeling en bundelbeheer.

• Standaardconfiguratie: FC/APC – FC/APC, met een taps toelopende APC-end-face om reflecties verder te verminderen;
• De connector sleutels zijn uitgelijnd met de langzame as van de polarisatiebehoudende glasvezel voor eenvoudige identificatie van de polarisatierichting tijdens installatie, splicing en daaropvolgend onderhoud.

• Axiale uitlijnfout: ±3°
• Bedrijfstemperatuur: -5～+70 ℃
• Opslagtemperatuur: -40～+80 ℃

  Voor verschillende lengtes of connectorcombinaties (bijv. FC/APC aan één uiteinde, kale vezel aan de andere), kunnen opties of bestelinstructies aan dezelfde lay-out worden toegevoegd.

• Glasvezellaser
• Testinstrument
• Glasvezelversterker
• Gebruik Optisch Laboratorium
