PM Tap Photo Detector Polarization การรักษา Tap PD 1260nm 1620nm มอนิเตอร์พลังงานทางออปติก

  PM Tap Photo Detector เป็นอุปกรณ์ตรวจสอบที่รวมเอาใยแก้วนำแสงแบบรักษาโพลาไรเซชัน (polarization-maintaining fiber tap) และโฟโตไดโอด (photodetector) เข้าไว้ในแพ็กเกจเดียว ช่วยให้สามารถตรวจจับและป้อนกลับกำลังแสงแบบเรียลไทม์ได้โดยไม่รบกวนเส้นทางแสงหลัก ผลิตภัณฑ์นี้ทำงานในช่วงความยาวคลื่นกว้างตั้งแต่ 1260 ถึง 1620 นาโนเมตร และรองรับอัตราส่วนการแยกแสง (tap ratios) หลายแบบ ได้แก่ 1:99, 3:97 และ 5:95 ครอบคลุมย่าน O/C/L และระบบผสม 1310/1550 นาโนเมตร มีค่าการสูญเสียจากการสอดแทรก (insertion loss) ต่ำ (0.35-0.5 dB) และค่าการสูญเสียจากการสะท้อนกลับ (return loss) สูงกว่า 45 dB เมื่อรวมกับการออกแบบใยแก้วนำแสงแบบรักษาโพลาไรเซชัน ทำให้เหมาะอย่างยิ่งสำหรับสถานการณ์การตรวจสอบแบบออนไลน์ในระบบที่รักษาโพลาไรเซชันหรือไวต่อโพลาไรเซชัน เช่น DWDM, ROADM และแอมพลิฟายเออร์

  การสูญเสียจากการสอดแทรกที่ปลายด้านแยกแสง (ไม่รวมคอนเนคเตอร์) มีเพียงประมาณ 0.35 / 0.4 / 0.5 dB (สอดคล้องกับอัตราส่วน 1:99 / 3:97 / 5:95) ส่งผลให้กำลังแสงของช่องสัญญาณบริการหลักลดลงน้อยที่สุด และช่วยรักษาค่า OSNR และกำลังสำรองของระบบ

  PD ในตัวให้ค่าการตอบสนอง (responsivity) ที่ 8~12 / 23~38 / 40~60 mA/W ที่อัตราส่วนการแยกแสงต่างกัน ทำให้สามารถตรวจจับได้อย่างเสถียรแม้ที่กำลังแสงต่ำ เหมาะสำหรับใช้เป็นอุปกรณ์ส่วนหน้าสำหรับการตรวจสอบกำลัง การควบคุมอัตราขยาย และการแจ้งเตือน

  กระแสไฟฟ้ามืดน้อยกว่า 0.5 nA (25°C) / 2 nA (70°C). เมื่อรวมกับการออกแบบแรงดันไบแอส -5 V และแรงดันย้อนกลับที่ทนได้สูงสุด 20 V ทำให้วงจรตรวจจับมีสัญญาณรบกวนต่ำและมีช่วงไดนามิกกว้าง เหมาะสำหรับการทำงานระยะยาวในสภาพแวดล้อมตั้งแต่ อุณหภูมิห้อง ไปจนถึงอุณหภูมิที่สูงขึ้น

  การใช้ Corning PM1310 Panda polarization-maintaining fiber, อัตราส่วนการสูญสิ้นโพลาไรเซชัน (extinction ratio) ที่ 23°C คือ ≥18 dB, และการสูญเสียที่ขึ้นกับความยาวคลื่น (wavelength-dependent loss, WDL) คือ ≤0.3 dB สิ่งนี้รับประกันการรักษาโพลาไรเซชันพร้อมกับการรักษาการสูญเสียที่น้อยที่สุดตลอดช่วงความยาวคลื่นทั้งหมด ทำให้เหมาะสำหรับเครือข่ายที่ไวต่อโพลาไรเซชันและระบบทดสอบ

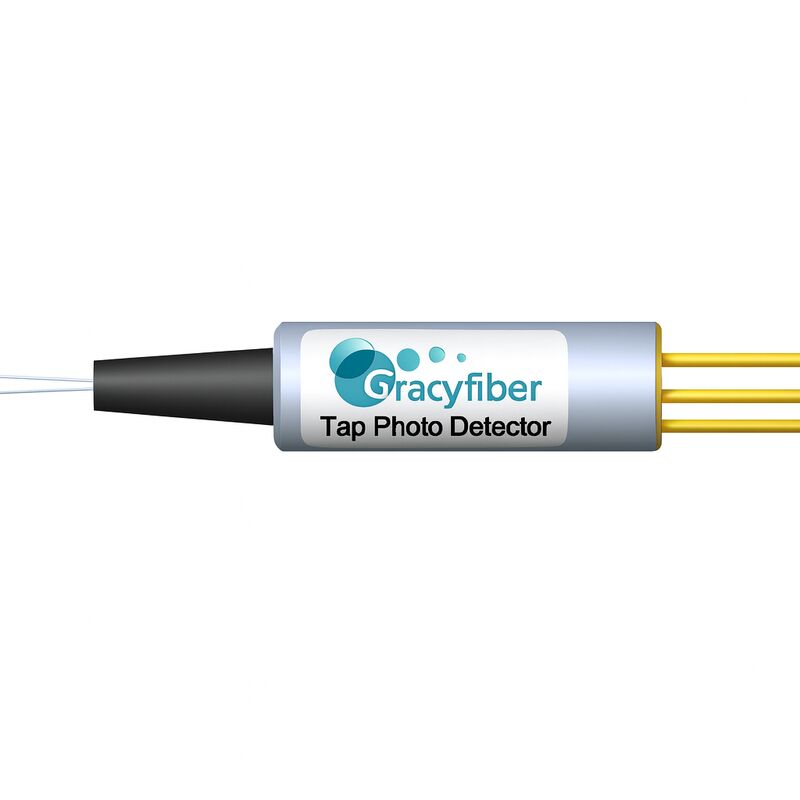

  อุปกรณ์ถูกบรรจุในหลอดเหล็กขนาดเล็ก อินพุตเป็นใยแก้วนำแสงแบบรักษาโพลาไรเซชัน และเอาต์พุตมีขาอิเล็กโทรดสองขา (มีเครื่องหมายบวกและลบชัดเจน) ทำให้ง่ายต่อการบัดกรีโดยตรงกับบอร์ดแอมพลิฟายเออร์หรือบอร์ดตรวจสอบ คอนเนคเตอร์มาตรฐานคือ FC/APC, ทำให้สามารถรวมเข้ากับลิงก์ใยแก้วนำแสงที่มีอยู่ได้อย่างรวดเร็วและบำรุงรักษาได้ง่าย

  การรองรับมาตรฐานรวมถึงอัตราส่วนการแยกแสงสามแบบ: 1/99, 3/97 และ 5/95 สามารถปรับแต่งได้ตามย่าน O/C/L หรือความยาวคลื่นผสม 1310 และ 1550 นาโนเมตร ประเภทของสายไฟเบอร์ (250 µm, 0.9 มม., 2.0 มม., 3.0 มม.), ความยาว และประเภทคอนเนคเตอร์ COM/Port สามารถเลือกได้อย่างยืดหยุ่นผ่านรหัสคำสั่งซื้อ ช่วยให้การออกแบบแพลตฟอร์มเป็นแบบรวมสำหรับผู้ผลิตอุปกรณ์และผู้รวมระบบที่แตกต่างกัน

  จากมิติที่แสดงในหน้า 2 ของเอกสารข้อมูล ตัวเครื่องเป็นโครงสร้างหลอดเหล็กขนาดเส้นผ่านศูนย์กลาง 5.5 มม. ความยาวส่วนกลางประมาณ 18.36 มม. และความยาวรวมของส่วนใยแก้วนำแสงและอิเล็กโทรดทั้งสองด้านประมาณ 40 มม. โครงสร้างโดยรวมกะทัดรัด เหมาะสำหรับการติดตั้งในพื้นที่จำกัดภายในโมดูลหรือแชสซี

• ประเภทใยแก้วนำแสง: Corning PM1310 Panda Fiber, การทำงานแกนช้า, แกนเร็วถูกปิดกั้น;
• ปลอกสายไฟเบอร์: ตัวเลือกใยแก้วเปลือย 250 µm, ท่อ 0.9 มม., สายเคเบิลใยแก้วนำแสง 2.0 มม., 3.0 มม. เป็นต้น;
• ความยาวมาตรฐาน: 1.0 ม. (รหัส 10, ปรับแต่งได้);
• คอนเนคเตอร์มาตรฐาน: FC/APC, อื่นๆ เช่น FC/UPC, SC/UPC, SC/APC, LC/UPC, LC/APC สามารถกำหนดค่าได้ตามข้อมูลการสั่งซื้อ

• แรงดันไบแอส PD: -5 V;
• แรงดันย้อนกลับ: ≤20 V;
• การวางแนวขาจะถูกทำเครื่องหมายอย่างชัดเจนว่า บวก / ลบ ในมุมมองปลาย เพื่อความสะดวกในการออกแบบและบัดกรี PCB

• อุณหภูมิใช้งาน: -5~+65 °C;
• อุณหภูมิเก็บรักษา: -40~+85 °C;
• หมายเหตุ: รุ่นที่มีคอนเนคเตอร์จะเพิ่มการสูญเสียจากการสอดแทรกประมาณ 0.3 dB และลดการสูญเสียจากการสะท้อนกลับประมาณ 5 dB ควรเผื่อค่าที่เหมาะสมเมื่อออกแบบงบประมาณลิงก์

• การตรวจสอบช่องสัญญาณ DWDM
• การตรวจสอบการป้องกันสายสัญญาณแสง
• ROADM multiplexers
• การตรวจสอบอัตราขยายในแอมพลิฟายเออร์
