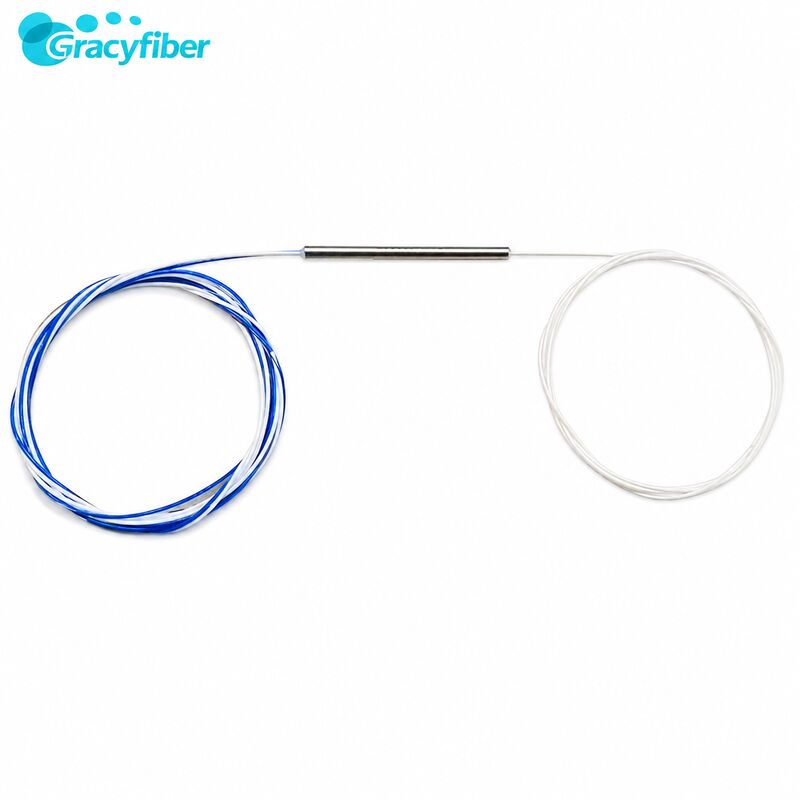

Acoplador de Fibra Óptica de Manutenção de Polarização Fundida 1x2 2x2 Acoplador de Manutenção de Polarização 1310nm 1550nm

Visão Geral do Produto: O Acoplador de Fibra PM Fundido 1*2 / 2*2 é um acoplador de fibra de manutenção de polarização padrão fabricado usando tecnologia de cone bicônico fundido (FBT). Ele oferece configurações de porta 1*2 e 2*2, adequadas para alcançar distribuição de potência estável ou combinação sob o mesmo estado de polarização. Os comprimentos de onda de operação padrão são 1310 nm e 1550 nm, com comprimentos de onda personalizados de 980 nm, 1064 nm e 780 nm suportados, cobrindo bandas de comunicação e laser comumente usadas. O dispositivo usa fibra de manutenção de polarização Panda PM13-U25A, com um comprimento de fibra padrão de 1,0 ± 0,1 m. As configurações opcionais incluem fibra nua de 250 µm, tubo solto de 0,9 mm e estruturas revestidas de 2,0/3,0 mm. É compatível com vários conectores, como FC/UPC, FC/APC, SC e LC. O teclado do conector padrão está alinhado com o eixo lento, e um modo "apenas eixo lento" ou "aplicação de eixo rápido" pode ser selecionado, fornecendo uma base flexível de caminho óptico para sistemas sensíveis à polarização.

Aplicações do Produto: No nível de aplicação, este acoplador de manutenção de polarização fundido é projetado principalmente para vários sistemas de fibra óptica dependentes de polarização. Para amplificadores de fibra EDFA, ele pode servir como um divisor de potência de entrada ou saída, desviando uma parte da luz do sinal para monitoramento ou amplificação em cascata. Em instrumentos de fibra óptica, ele pode funcionar como um divisor de feixe fixo interno para construir caminhos ópticos para interferometria, detecção coerente e medições dependentes de polarização. Em sistemas de comunicação coerente, ele pode distribuir o sinal de entrada para os ramos do oscilador local e de monitoramento de acordo com uma razão de divisão específica, fornecendo uma base de potência óptica para recepção coerente e monitoramento de desempenho. Em sistemas de monitoramento de potência e sensoriamento de fibra óptica, ele pode desviar uma pequena proporção do sinal do link principal para detecção de potência online ou excitação de sonda de sensor, alcançando assim o monitoramento de status em tempo real sem afetar significativamente a potência do canal principal.

Recursos do Produto: Este produto é projetado para equilibrar baixa perda de inserção, alta taxa de extinção, alta perda de retorno e alta diretividade. Em comprimentos de onda de operação padrão de 1310/1550 nm, a perda de excesso típica não excede 0,8 dB. A perda de inserção geral tem limites superiores rigorosos para diferentes razões de divisão: por exemplo, razão de divisão 50/50 perda de inserção classe P ≤ 3,6 dB, classe A ≤ 3,8 dB; razão de divisão 20/80 perda de inserção classe P ≤ 7,8/1,6 dB, e outras razões como 10/90, 5/95 e 1/99 também têm limites superiores de IL claramente definidos para facilitar o orçamento do link. A taxa de extinção de polarização é ≥ 18 dB, garantindo boa seletividade para estados de polarização em links de manutenção de polarização; a perda de retorno é ≥ 50 dB, e a diretividade é ≥ 55 dB, suprimindo efetivamente o impacto de reflexos e sinais de crosstalk no laser pré-etapa, amplificador ou unidade de detecção de precisão. Capacidade máxima de manuseio de potência óptica ≤ 0,5 W, faixa de temperatura de operação -5 a +65 °C, temperatura de armazenamento -40 a +80 °C, atendendo aos requisitos de operação estável a longo prazo de salas de equipamentos de comunicação e da maioria dos ambientes experimentais.

Aplicações do Produto: Do ponto de vista da integração de sistemas, o Acoplador de Fibra PM Fundido 1*2 / 2*2 é idealmente adequado como um nó de distribuição e combinação de potência de manutenção de polarização dentro de módulos ou entre dispositivos. Em projetos gerais ou submódulos, os engenheiros podem escolher diferentes embalagens dependendo do espaço e das condições de cabeamento: fibra nua de 250 µm corresponde a tubo de aço de Ø3,0*45 mm, manga solta de 0,9 mm corresponde a Ø3,0*54 mm, enquanto cabos patch de 2,0/3,0 mm usam uma embalagem de caixa de 90*20*10 mm para fácil montagem em chassis ou plataformas de teste. Ao configurar flexivelmente a razão de divisão (50/50, 20/80, 10/90, 5/95, 1/99, etc.), esquemas de alocação de potência adequados podem ser fornecidos para diferentes cenários de negócios: por exemplo, 50/50 é usado para saída de potência igual em dois caminhos, e 10/90 ou 1/99 é usado para ramos de monitoramento online; o tipo 1*2 é adequado para divisão de sinal único, enquanto o tipo 2*2 pode ser usado para links bidirecionais ou estruturas combinadas acopladas/desacopladas. Com comprimentos de fibra e tipos de conector personalizáveis, o dispositivo pode ser integrado diretamente em chassis 1U/2U, placas de circuito óptico experimentais ou módulos OEM, alcançando uma interface de manutenção de polarização "plug-and-play".

Vantagens do Produto: Comparado com acopladores fundidos de modo único comuns, as vantagens do Acoplador de Fibra PM Fundido são principalmente refletidas na capacidade de manutenção de polarização, controlabilidade de parâmetros e flexibilidade de esquema. Ele utiliza fibra de manutenção de polarização Panda e, por padrão, alinha as ranhuras das chaves do conector com o eixo lento, permitindo que os engenheiros identifiquem claramente e mantenham uma direção de polarização consistente durante a emenda, cabeamento e instalação de campo. Isso reduz significativamente o impacto da deriva aleatória de polarização no poder do sistema, fase e resultados de medição. O produto oferece especificações grau P e grau A, facilitando escolhas diferenciadas com base na perda de inserção, custo e desempenho. Múltiplos comprimentos de onda de operação e opções de razão de divisão permitem que a mesma série cubra diversas necessidades de sistemas de comunicação e sistemas a laser a sistemas de sensoriamento, reduzindo a fragmentação de modelos. A especificação também define claramente os limites superiores de perda de inserção, taxa de extinção, perda de retorno e faixa de temperatura para cada razão de divisão, e fornece códigos de pedido detalhados (campos como número de portas, comprimento de onda, razão de divisão, tipo de embalagem, revestimento de fibra, comprimento e conectores), reduzindo muito a complexidade do projeto da solução, seleção e manutenção subsequente.

Resumo: No geral, o Acoplador de Fibra PM Fundido 1*2 / 2*2 é um dispositivo de acoplamento de manutenção de polarização de alto desempenho projetado para aplicações sensíveis à polarização, como EDFA, instrumentos de fibra óptica, comunicação coerente, monitoramento de potência e sensoriamento de fibra óptica. Através de tecnologia de ligação cônica fundida + fibra de manutenção de polarização Panda + várias razões de divisão e combinações de embalagem, ele alcança um bom equilíbrio entre baixa perda de inserção, alta taxa de extinção, alta perda de retorno e alta diretividade, permitindo distribuição e combinação flexíveis de potência óptica, garantindo a estabilidade da polarização. Seja usado como um módulo funcional fixo em equipamentos de produção em massa ou como um nó de caminho óptico reconfigurável em plataformas experimentais, este produto ajuda os usuários a melhorar significativamente a estabilidade da polarização do sistema, a confiabilidade do link e a repetibilidade dos testes, tornando-o um dos componentes fundamentais essenciais para a construção de soluções de fibra de manutenção de polarização de alta qualidade.
