Modulo de Multiplexagem de Divisão de comprimento de onda densa

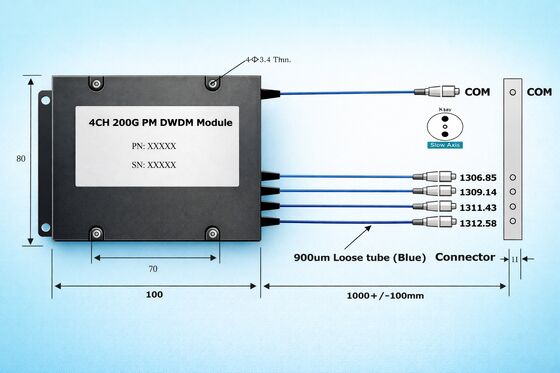

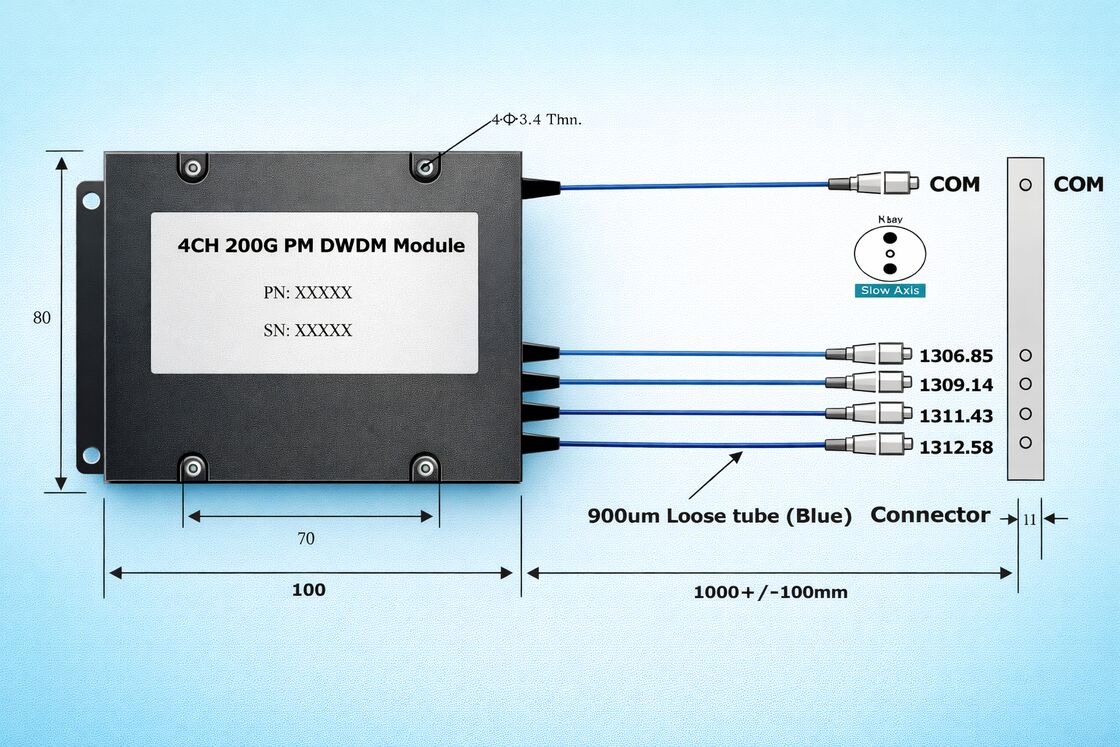

Este módulo DWDM PM de Banda O de 4 canais e 200 GHz é uma unidade de multiplexação/demultiplexação por divisão de onda densa (DWDM) de manutenção de polarização (PM) operando na banda O. Projetado especificamente para a janela de comprimento de onda de 1260–1380 nm, ele utiliza um espaçamento de canal de 200 GHz com comprimentos de onda centrais centrados em 1306,85 nm, 1309,14 nm, 1311,43 nm e 1312,58 nm. É ideal para transportar múltiplos canais de dados de alta velocidade dentro da janela de baixa dispersão de 1,3 µm. O produto apresenta fibra de manutenção de polarização PM13-U25D como seu pigtail, fornecido com um comprimento padrão de 1 metro, uma jaqueta Hytrel azul de 0,9 mm e um conector FC/APC. Com dimensões gerais do pacote de aproximadamente 100 * 80 * 10 mm, o módulo é facilmente integrado em chassis 1U/2U ou módulos transceptores ópticos. As especificações técnicas indicam que o módulo é projetado para oferecer uma combinação de baixa perda de inserção, alta taxa de extinção, alto isolamento de canal e alta confiabilidade, ao mesmo tempo em que está totalmente em conformidade com os padrões Telcordia e RoHS.

• Suporta multiplexação/demultiplexação de banda O de 4 canais com espaçamento de canal de 200 GHz
• Faixa de comprimento de onda de operação: 1260–1380 nm
• Cobertura de comprimento de onda central: 1306,85, 1309,14, 1311,43, 1312,58 nm
• Utiliza fibra de manutenção de polarização PM13-U25D
• A configuração padrão inclui pigtails de 1m, revestimento Hytrel azul de 0,9 mm e conectores FC/APC
• Perda de inserção típica: < 1,8 dB
• Isolamento de canal adjacente: > 28 dB; Isolamento de canal não adjacente: > 40 dB
• Taxa de extinção: > 18 dB; Perda de retorno: > 45 dB; Diretividade: > 50 dB
• Pacote metálico compacto; dimensões: aprox. 100 * 80 * 10 mm
• Em conformidade com os padrões Telcordia e RoHS

• Redes de Acesso de Banda Larga
• Sistemas PON / FTTx
• Sistemas de Transmissão Óptica CATV
• Plataformas de Transmissão DWDM de Banda O
• Agregação Multisserviço para Redes Metropolitanas e de Campus
• Plataformas de Experimento e Teste de Comunicação Óptica
• Subsistemas de Camada Óptica Multicomprimento de Onda com Manutenção de Polarização
