این محصول یک ماژول تقسیم طول موج مالتی پلکس/دی مولتی پلکسی از نوع جعبه LWDM 4CH است که طول موج های عملیاتی 1295.56، 1300.05، 1304.58 و 1309.14 نانومتر را پوشش می دهد، با فاصله کانال 800G.

2. ویژگی های اصلی محصول

پارامترها	ماکس	DeMux
شماره کانال	4CH	4CH
طول موج عملیاتی (nm)	1260 تا 1360	1260 تا 1360
فاصله کانال	800 گرم	800 گرم
طول موج مرکز (nm)	1295.56 / 1300.05 / 1304.58 / 1309.14	1295.56 / 1300.05 / 1304.58 / 1309.14
باند عبور (nm)	λc ± 1.1	λc ± 1.1
ریپل (dB)	< 0.5	< 0.5
افت درج (dB)	< 1.6	< 1.6
جداسازی (dB) - مجاور	> 25	> 25
جداسازی (dB) - غیر مجاور	> 35	> 35
PDL (dB)	≤0.2	≤0.2
RL (dB)	> 45	> 45
جهت دهی (dB)	> 50	> 50
توان (mw)	<300	<300
نوع فیبر	SMF-28e	SMF-28e
رابط	FC/APC	FC/APC
دمای عملیاتی (℃)	-20 ~ 70	-20 ~ 70
دمای ذخیره سازی (℃)	-40~+85	-40~+85
مسکن (میلی متر)	1008010	1008010

طراحی طول موج 4 کانالی LWDM از چهار طول موج LWDM پشتیبانی می کند: 1295.56 نانومتر، 1300.05 نانومتر، 1304.58 نانومتر، و 1309.14 نانومتر، امکان مالتی پلکس کردن و مالتیپلکس کردن سیگنال های نوری متعدد را فراهم می کند.
800G Channel Spacing از طراحی فاصله کانال 800G، با محدوده گذر 1.1 ± λC، مناسب برای برنامه های انتقال نوری با سرعت بالا باند O استفاده می کند.
عملکرد کم درج تلفات IL ماژول ≤ 1.6 dB، به طور موثری تلفات برق لینک را کاهش می دهد و راندمان انتقال سیستم را بهبود می بخشد.
جداسازی بالا و کم کراستالک جداسازی کانال مجاور > 25 دسی بل، ایزوله کانال غیر مجاور > 35 دسی بل، جهت دهی > 50 دسی بل، تضمین انتقال پایدار سیگنال های چند طول موج.

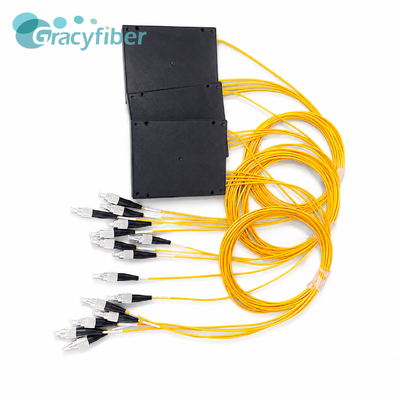

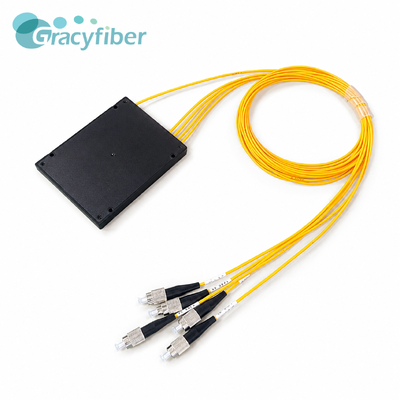

بسته بندی مهندسی و پیکربندی اتصال از بسته بندی جعبه ABS 100×80×10 میلی متر، فیبر Corning SMF-28e، مجرای سفید 0.9 میلی متری برای شماره گذاری کابل، طول فیبر 0.5 متر، رابط FC/APC، تسهیل نصب، آزمایش و نگهداری استفاده می کند.

3. برنامه های کاربردی

سیستم های ارتباطی نوری باند O-LWDM
سیستم های مالتی پلکسی/دی مالتی پلکسی تقسیم طول موج 4 کانالی
اتصالات نوری پرسرعت برای مراکز داده
ماژول های نوری 100G/400G و یکپارچه سازی زیرسیستم
شبکه های شهری، شبکه های دسترسی و شبکه های انتقال نوری در فواصل کوتاه
ادغام تجهیزات انتقال نوری، سکوهای آزمایشی و دستگاه های مالتی پلکس کننده تقسیم طول موج غیرفعال
