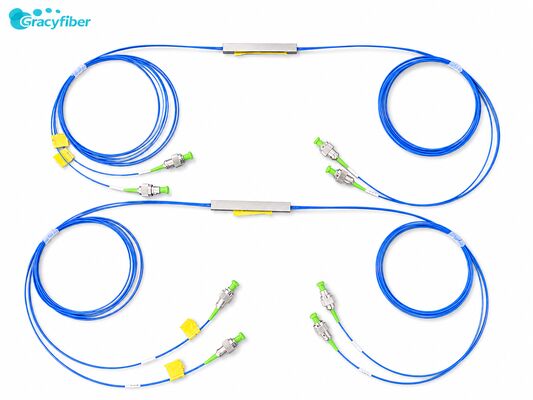

2그룹 1x4 PM PLC 스플리터 편광 유지 스플리터 1260nm 1650nm FC APC to MPO APC

2그룹 1x4 PM PLC 스플리터 편광 유지 광섬유 스플리터 1260 1650nm FC APC 대 MPO APC 코히런트 통신 FOG 및 광섬유 센싱용

제품 개요

2그룹 1*4 PM PLC 스플리터는 고성능 수동 장치로 두 세트의 1*4 편광 유지 PLC 스플리터를 단일 모듈에 통합합니다. 단일 입력 광원에서 8개 채널(각각 4개 채널의 두 세트)의 안정적인 분할을 달성할 수 있어 편광에 민감한 시스템의 다중 채널 애플리케이션에 특히 적합합니다. 이 제품은 PM15-U25D 편광 유지 광섬유를 사용하며, 1260~1650nm의 넓은 작동 파장 범위와 1550nm의 테스트 파장을 가지며 O/E/S/C/L을 포함한 여러 통신 대역을 커버합니다. 일반적인 삽입 손실은 8.2dB 이하이며, 채널 균일도는 0.8dB 이하로 모든 출력 채널에서 일관된 전력 분배를 보장합니다. 입력 측은 FC/APC 커넥터(느린 축 작동)가 있는 0.9mm 파란색 Hytrel 튜브를 사용하고, 출력 측은 MPO/APC 수 커넥터(빠른 축 작동)가 있는 3.0mm 노란색 PVC 튜브를 사용합니다. 전체 패키지 크기는 100*80*10mm ABS 박스 구조로, 컴팩트한 디자인, 깔끔한 배선 및 쉬운 시스템 통합을 특징으로 합니다.

일반적인 응용 분야에서 이 듀얼 세트 1*4 편광 유지 PLC 스플리터는 주로 코히런트 통신, 광섬유 자이로스코프 및 광섬유 센싱 시스템을 대상으로 합니다. 코히런트 통신 시스템에서는 로컬 발진기 광 또는 신호 광의 다중화 장치로 사용되어 단일 안정적인 광원을 여러 경로로 분할하여 다중 채널 코히런트 수신기 또는 병렬 테스트 플랫폼에 통합 광원을 제공할 수 있습니다. 광섬유 자이로스코프(FOG)에서는 광원을 여러 자이로스코프 프로브에 분배하여 다축 관성 측정 또는 다중 채널 이중화 설계를 가능하게 합니다. 광섬유 센싱 시스템에서는 다중 지점 분산 센싱 헤드에 광 전력을 제공하여 여러 센싱 채널에 동일한 광원을 균등하게 분배하여 응력, 온도 및 진동과 같은 물리량의 다중 지점 동기 모니터링을 가능하게 합니다. "단일 소스 다중 채널 + 편광 유지 특성"이 필요한 시스템의 경우 이 장치는 광 경로 구조를 크게 단순화할 수 있습니다.

성능 특성 측면에서 2그룹 1*4 PM PLC 스플리터는 낮은 삽입 손실, 높은 소멸비, 우수한 채널 균일도 및 높은 신뢰성과 같은 장점을 결합합니다. 전체 삽입 손실은 8.2dB 이하이며, 채널 균일도는 0.8dB 이내로 제어되어 나중에 간단한 보정을 통해 일관된 채널 응답을 얻는 데 유리합니다. 소멸비는 18dB 이상으로 특정 편광 상태를 효과적으로 구별하고 유지하여 편광에 민감한 측정 및 코히런트 감지에 안정적인 편광 조건을 제공합니다. 반사 손실은 50dB 이상이며, 직진도는 50dB 이상으로 엔드페이스 반사 및 누화가 전단 광원 및 감지 장치에 미치는 영향을 크게 줄일 수 있습니다. 최대 입력 광 전력은 300mW 이하이며, 작동 온도 범위는 -5~+65°C이고, 보관 온도는 -40~+85°C로 통신 장비실, 실험실 및 일부 산업 환경에서 장기간 안정적인 작동을 보장합니다.

시스템 통합 및 엔지니어링 구현 관점에서 이 장치는 섀시 또는 모듈 수준에서 다중 채널 광 전력 분배 허브로 사용하기에 이상적입니다. 두 개의 1*4 구성은 "대칭" 또는 "이중 이중화" 광 경로 설계를 지원합니다. 예를 들어, 한 세트는 메인 작동 링크에 사용되고 다른 세트는 백업 또는 테스트 링크로 사용됩니다. 또는 각 세트는 별도의 편광 채널 또는 두 개의 독립적인 하위 시스템에 해당할 수 있습니다. 케이블링 수준에서 입력은 짧은 0.5m, 0.9mm 파란색 슬리브 FC/APC 커넥터를 사용하여 광원 또는 사전 증폭기 모듈에 쉽게 직접 연결할 수 있습니다. 출력은 MPO/APC 커넥터를 통해 다운스트림 보드 또는 스플리터 모듈에 연결되어 다중 코어 점퍼 및 융착 접속을 크게 줄여 더 깔끔하고 안정적인 섀시를 만듭니다. OEM의 경우 스플리터를 1U/2U 섀시 또는 모듈 트레이에 장착하여 통합된 MPO 인터페이스를 통해 "플러그 앤 플레이" 통합할 수 있습니다.

여러 개의 독립적인 1*4 스플리터 또는 일반적인 비편광 유지 PLC 분할 솔루션을 사용하는 것과 비교할 때, 2그룹 1*4 PM PLC 스플리터는 통합, 편광 유지 능력 및 시스템 일관성 측면에서 상당한 이점을 제공합니다. 첫째, 동일한 ABS 하우징에 두 개의 1*4 그룹을 통합하면 구성 요소, 융착 접속 및 광섬유 연결 수가 크게 줄어들어 누적 삽입 손실 및 잠재적 고장 위험이 낮아집니다. 둘째, PM15-U25D 편광 유지 광섬유를 사용하고 입력 FC/APC에서 느린 축 작동 및 출력 MPO/APC에서 빠른 축 작동을 명시적으로 지정하면 전체 시스템에서 통합된 편광 참조 좌표를 설정하는 데 도움이 되어 무작위 편광 드리프트로 인한 전력 및 위상 변동을 줄입니다. 셋째, 제조업체는 삽입 손실, 균일도, 소멸비, 반사 손실, 직진도 및 온도 범위에 대한 명확한 사양과 표준화된 주문 코드(포트 수, 파장, 패키징, 광섬유 유형, 길이 및 커넥터 유형 등)를 제공하여 프로젝트 선택, 대량 생산 및 후속 유지 보수를 용이하게 하여 시스템의 총 수명 주기 비용을 절감합니다.

전반적으로 2그룹 1*4 PM PLC 스플리터는 코히런트 통신, 광섬유 자이로스코프 및 광섬유 센싱과 같은 다중 채널 편광 유지 응용 분야를 위한 핵심 기본 장치입니다. 넓은 작동 파장, 낮은 삽입 손실, 높은 소멸비, 우수한 채널 균일도, 높은 반사 손실 및 컴팩트한 패키징 측면에서 뛰어나며 제한된 공간 내에서 안정적이고 신뢰할 수 있는 다중 채널 광 전력 분배 및 편광 관리 기능을 제공합니다. 적절한 선택과 시스템 수준 통합을 통해 장비 제조업체와 시스템 통합업체는 광 경로 설계를 크게 단순화하고 시스템 일관성 및 반복성을 개선하며 향후 채널 확장 및 기능 업그레이드를 위한 충분한 여유를 확보할 수 있습니다. 고성능 편광 유지 다중 채널 광 네트워크를 구축할 때 고려할 만한 가장 가치 있는 솔루션 중 하나입니다.
