| Ονομασία μάρκας: | Gracyfiber |
| MOQ: | 1 τεμάχια |
| Όροι πληρωμής: | L/C, T/T |
| Ικανότητα εφοδιασμού: | 100.000 Τεμάχια το μήνα |
PM AAWG Σχάρες κυματοδηγού συστοιχίας πόλωσης-διατήρησης 50GHz 100GHz 150GHz C13-C64 για συστήματα DWDM, οπτική μετάδοση και δίκτυα ινών PM
Αυτό το PM AAWG είναι μια διάταξη πλέγματος κυματοδηγού υψηλής πυκνότητας σχεδιασμένη για συστήματα οπτικών ινών που διατηρούν την πόλωση και δίκτυα μετάδοσης DWDM.
| Μονάδα | Αξία | ||||
|---|---|---|---|---|---|
| nm | 1525~1565 | ||||
| nm | Πλέγμα ITU (C13 ~C64) ή Προσαρμοσμένο | ||||
| nm | 32,40 | 32,40,44,48,60 | 80,88,96 | ||
| nm | 150 GHz (1,2 nm) | 100 GHz (0,8 nm) | 50 GHz (0,4 nm) | ||
| Ελάχ | nm | ±0,11 | ±0,11 | ±0,05 | |
| - | Επίπεδη | Επίπεδη | Gaussian | Επίπεδη κορυφή | |
| Ελάχ | nm | 0,92 | 0,38 | 0.2 | 0.2 |
| Ελάχ | nm | 1.2 | 0,58 | 0.4 | 0,26 |
| Μέγ | dB | 5.5 | 5.5 | 3.8 | 6.0 |
| Ελάχ | dB | ≥11 | ≥25 | ≥27 | ≥25 |
| Ελάχ | dB | ≥23 | ≥29 | ≥30 | ≥29 |
| Μέγ | dB | 1.5 | 1.5 | 1.5 | 1.5 |
| Μέγ | dB | 0,5 | 0,5 | 1.5 | 0,5 |
| Ελάχ | dB | 18 | 18 | 18 | 16 |
| Ελάχ | dB | 40 | |||
| Ελάχ | dB | 50 | |||
| Μέγ | mW | 300 | |||
| - | PM 1550 Fiber | ||||
| χμ | Χαλαρός σωλήνας 250 µm / 900 µm | ||||
| L1 | mm | 500 | |||
| L2 | mm | 500 | |||
| - | LC/UPC ή Προσαρμοσμένο | ||||

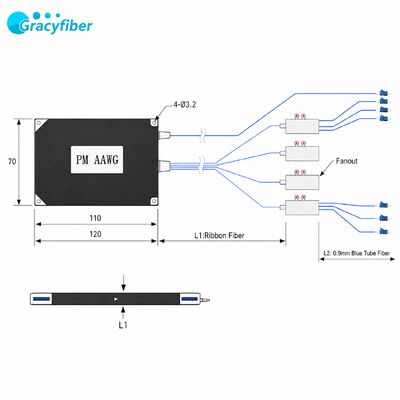

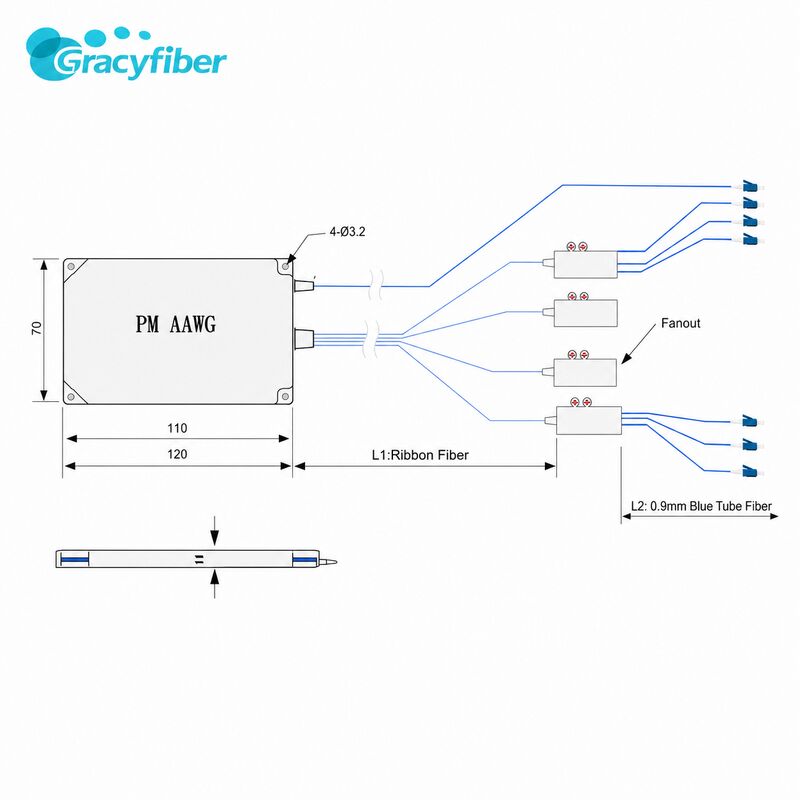

| mm | 120x70x11,482x250x44, 482x230x44 | ||||
| °C | -5~65 | ||||
| °C | -40~85 | ||||
| AAWG | - | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | - | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | Λιμάνι | Διάστιχο καναλιών | Τύπος ζώνης περασμάτων | Αρχικό πάσο Κανάλι |
Mux/ Demux |
Διάσταση πακέτου | Τύπος σακακιού | Ινα Μήκος |
- | Τύπος σύνδεσης | Εργαζόμενος Αξονας |
|
| - | XX | Χ | Χ | XXX | XX | XX | XX | XX | - | Χ | Χ | |
| PM AAWG | 20=20Χ | X=100Ghz | F=Επίπεδη κορυφή | C21=21CH | 00=Όχι | MT=120 *70* 11 | RB=Κορδέλα | 05=0,5μ | 0=Όχι | Β=Διπλός Άξονας | ||
| 32=32Χ | Υ=20 Ghz | G=Gaussian | H21=21CH | MU=MUX | ΜΜ=120 *80* 18 | 09=0,9mm Loose Tube | 10=1,0μ | 1=FC/UPC | S=Αργός Άξονας | |||
| 40=40Χ | ....... | ....... | DE=Demux | LG=155 *129*29 | Σωλήνας PVC 20=2,0mm | 30=3,0μ | 2=FC/APC | F=Γρήγορος Άξονας | ||||
| 48=40Χ | A=50Ghz | C60=61CH | MD=Mux&Demux | 19=484 *250*44 | Σωλήνας PVC 30=2,0mm | XX= Προσαρμοσμένο | 3=SC/UPC | X= Προσαρμοσμένο | ||||
| 88=88Χ | B=75Ghz | L75=75CH | AD=Προσθήκη/Απόθεση | XX= Προσαρμοσμένο | XX= Προσαρμοσμένο | 4=SC/APC | ||||||
| 96=96Χ | C=150 Ghz | XX=Προσαρμοσμένο | 5=LC/UPC | |||||||||
| 6=LC/APC | ||||||||||||
| X= Προσαρμοσμένο |
Παράδειγμα Αριθμός εξαρτήματος
PMAAWG-40XC21FMUST0910-2S
PM AAWG, Θύρα 40 καναλιών 100 Ghz, Μήκος κύματος C21~C60, Μονάδα Mux, Matel BOX 120 *70* 11, Fiber είναι PM1550nm,
Μήκος ίνας 1 m με Blue Losse Tube 0,9mm, υποδοχή FC/APC, αργός άξονας ευθυγραμμισμένος με το κλειδί.
FAQ
Ε1: Τι απόσταση καναλιών και τον αριθμό των καναλιών υποστηρίζει αυτό το PM AAWG;
Α: Αυτό το προϊόν υποστηρίζει πολλαπλές αποστάσεις καναλιών 50GHz, 100GHz και 150GHz και παρέχει διάφορες διαμορφώσεις καναλιών, συμπεριλαμβανομένων των 32CH, 40CH, 44CH, 48CH, 60CH, 80CH, 88CH και 96CH, κατάλληλες για ανάγκες δικτύου DWDM διαφορετικών χωρητικοτήτων.
Ε2: Ποιο είναι το εύρος μήκους κύματος λειτουργίας του PM AAWG;
A: Αυτό το PM AAWG λειτουργεί στη ζώνη C 1525~1565nm, με κεντρικά μήκη κύματος που υποστηρίζουν το πλέγμα ITU C13~C64. Η προσαρμογή είναι επίσης διαθέσιμη με βάση τις απαιτήσεις συστήματος των πελατών.
Ε3: Αυτό το PM AAWG υποστηρίζει προσαρμογή;
Α: Υποστηρίζεται η προσαρμογή.
