1x2 2x2 Σύνδεσμος ινών PM 1020nm 50/50 PM Διαχωριστής ινών για οπτικό όργανο συστήματος λέιζερ

Επισκόπηση Προϊόντος

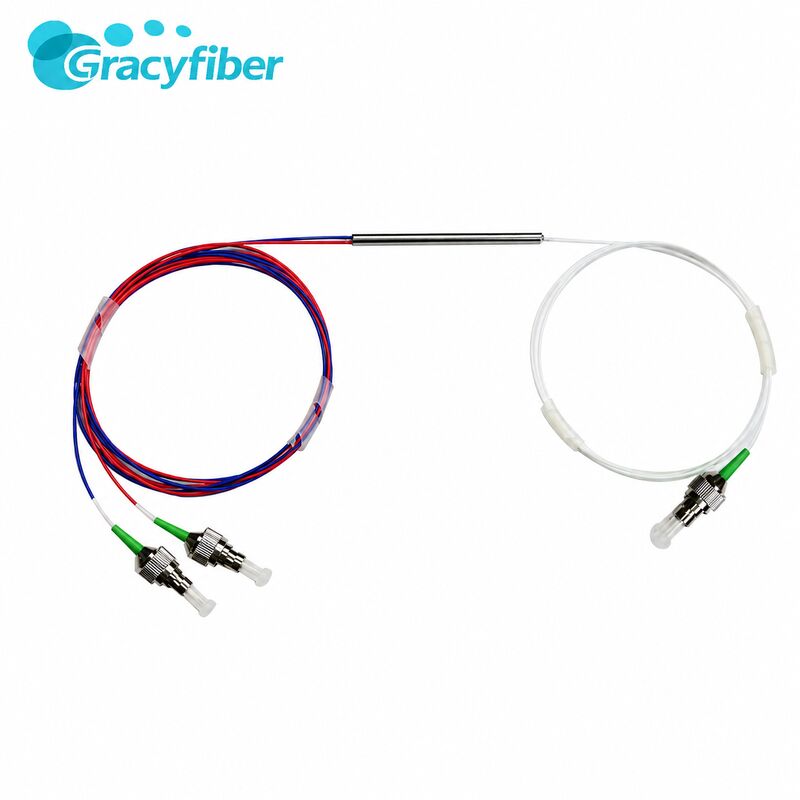

Επισκόπηση Προϊόντος: Ο σύνδεσμος οπτικής ίνας 1*2 / 2*2 Fused PM είναι ένας τυπικός σύνδεσμος οπτικής ίνας διατήρησης πόλωσης βασισμένος στην τεχνολογία fused biconical taper (FBT), ειδικά σχεδιασμένος για διανομή ή συνδυασμό ισχύος, διατηρώντας παράλληλα σταθερή πόλωση. Οι τρέχουσες προδιαγραφές είναι ένα μήκος κύματος λειτουργίας 1020 nm και εύρος ζώνης ±15 nm, κατάλληλο για εφαρμογές λέιζερ και οπτικών ακριβείας στη ζώνη 1.0 μm. Η τυπική αναλογία διαχωρισμού είναι 50/50, και είναι διαθέσιμος σε διαμορφώσεις θυρών 1-εισόδου 2-εξόδου (1*2) ή 2-εισόδων 2-εξόδων (2*2) για να καλύψει τις απαιτήσεις σχεδιασμού διαφορετικών οπτικών τοπολογιών. Η συσκευή χρησιμοποιεί οπτική ίνα Panda 980 nm διατήρησης πόλωσης ως pigtail, με τυπικό μήκος 1.0±0.1 m μπλε σωληνωτή οπτική ίνα. Το μέγεθος της συσκευασίας είναι μια δομή χαλύβδινου σωλήνα φ3.0*54 mm. Έρχεται τυπικά με σύνδεσμο FC/APC, με το κλειδί του συνδέσμου ευθυγραμμισμένο με τον αργό άξονα για εύκολη ενοποίηση της κατεύθυνσης αναφοράς πόλωσης εντός του συστήματος.

Εφαρμογές Προϊόντος: Σε επίπεδο εφαρμογής, αυτός ο σύνδεσμος οπτικής ίνας Fused PM Fiber Coupler έχει σχεδιαστεί κυρίως για συστήματα λέιζερ και σενάρια δοκιμών ακριβείας οπτικών ινών όπου απαιτείται υψηλή ακρίβεια πόλωσης και διανομής ισχύος. Σε συστήματα λέιζερ στερεάς κατάστασης ή οπτικών ινών στη ζώνη 1.0 μm, μπορεί να χρησιμοποιηθεί για τη διανομή ενός σήματος εκκίνησης ή ενισχυμένου σήματος σε αναλογία 50/50 σε δύο ανεξάρτητα κανάλια: ένα ως κύρια έξοδος και το άλλο ως κανάλι παρακολούθησης, ανάδρασης ή εφεδρείας. Σε συστήματα οπτικών μετρήσεων και πειραμάτων, μπορεί να χρησιμοποιηθεί για τη δημιουργία οπτικών διαδρομών για συμβολομετρία, συνεκτική ανίχνευση και δοκιμές θορύβου φάσης, διαχωρίζοντας την ίδια πηγή φωτός σε δύο σήματα ίσιας ισχύος, τα οποία στη συνέχεια τροφοδοτούνται στο υπό δοκιμή κλάδο και στον κλάδο αναφοράς, αντίστοιχα. Σε σενάρια αισθητήρων οπτικών ινών και παρακολούθησης οπτικής ισχύος, μπορεί να λειτουργήσει ως διαχωριστής δέσμης εμπρόσθιου άκρου, διαιρώντας εξίσου το σήμα της κύριας γραμμής σε δύο διαδρομές: μία για αίσθηση ή λειτουργία και την άλλη για παρακολούθηση ή βαθμονόμηση ισχύος σε πραγματικό χρόνο, βελτιώνοντας έτσι την παρατηρησιμότητα και την ασφάλεια του συστήματος χωρίς αύξηση της δομικής πολυπλοκότητας.

Χαρακτηριστικά Προϊόντος: Από τεχνική άποψη, αυτός ο τυπικός σύνδεσμος οπτικής ίνας 1*2 Fused PM Fiber Coupler προσφέρει ένα ολοκληρωμένο πλεονέκτημα όσον αφορά τη χαμηλή απώλεια εισαγωγής, την υψηλή αναλογία καταστολής, την υψηλή απώλεια επιστροφής και την υψηλή κατευθυντικότητα. Λαμβάνοντας ως παράδειγμα την προδιαγραφή 1020 nm, απώλεια εισαγωγής ≤3.8 dB (διαχωρισμός 50/50), διατηρώντας καλό περιθώριο ισολογισμού ισχύος ακόμη και σε δομή FBT. αναλογία καταστολής πόλωσης ≥20 dB, καταστέλλει αποτελεσματικά ανεπιθύμητα στοιχεία πόλωσης, κατάλληλο για συμβολομετρικά και συνεκτικά συστήματα ευαίσθητα στην πόλωση. απώλεια επιστροφής ≥55 dB, κατευθυντικότητα ≥55 dB, μειώνοντας σημαντικά τον αντίκτυπο των ανακλάσεων από τις ακμές και της διασταυρούμενης παρεμβολής στον προ-στάδιο λέιζερ, τον ενισχυτή και τον ανιχνευτή υψηλής ευαισθησίας. μέγιστη αντοχή ισχύος ≤2 W, καλύπτοντας τις ανάγκες των περισσότερων εφαρμογών λέιζερ μέσης ισχύος 1.0 μm. εύρος θερμοκρασίας λειτουργίας -5～+65 ℃, θερμοκρασία αποθήκευσης -40～+80 ℃, επιδεικνύοντας καλή σταθερότητα και αξιοπιστία τόσο σε εργαστηριακά όσο και σε εξοπλιστικά περιβάλλοντα. Είναι σημαντικό να σημειωθεί ότι οι προδιαγραφές αναφέρουν συγκεκριμένα: η έκδοση με συνδέσμους έχει αυξημένη απώλεια εισαγωγής περίπου 0.3 dB, μειωμένη απώλεια επιστροφής περίπου 5 dB και μειωμένη αναλογία καταστολής περίπου 2 dB. Αυτό επιτρέπει στους μηχανικούς να εκτιμούν με μεγαλύτερη ακρίβεια την πραγματική απόδοση κατά τον ισολογισμό συνδέσμων και την προσομοίωση.

Εφαρμογές Προϊόντος (Ενσωμάτωση Συστήματος): Από την άποψη της ενσωμάτωσης συστήματος και της μηχανικής υλοποίησης, αυτός ο σύνδεσμος οπτικής ίνας Fused PM Fiber Coupler είναι ιδανικά κατάλληλος ως κόμβος διανομής/συνδυασμού ισχύος διατήρησης πόλωσης εντός μονάδων ή πλαισίων. Στον συνολικό σχεδιασμό, η δομή 1*2 μπορεί να συνδεθεί απευθείας σε σειρά στην έξοδο μιας πηγής λέιζερ ή μιας ενεργής μονάδας, διαχωρίζοντας μια δέσμη λέιζερ σε δύο για "κύρια έξοδο + παρακολούθηση/ανάδραση". Η δομή 2*2 μπορεί να εφαρμοστεί σε αμφίδρομες συνδέσεις, δακτυλιοειδείς τοπολογίες ή σενάρια πολλαπλασιασμού συνδυασμού/διαχωρισμού δέσμης, επιτυγχάνοντας αμφίδρομη σύζευξη και διαχωρισμό σήματος, διατηρώντας παράλληλα την πόλωση. Επειδή η συσκευή είναι συσκευασμένη σε μικρό χαλύβδινο σωλήνα φ3.0*54 mm, μαζί με μπλε pigtail 1 m και σύνδεσμο FC/APC, είναι εύκολη η τοποθέτηση και η καλωδίωση σε πλακέτες οπτικών κυκλωμάτων, συμπαγείς μονάδες ή πλαίσια 1U/2U. Συνδυάζοντάς την με απομονωτές, κυκλοφορητές διατήρησης πόλωσης, ενισχυτές διατήρησης πόλωσης και άλλες συσκευές, οι μηχανικοί μπορούν να δημιουργήσουν γρήγορα ένα σαφές, ελεγχόμενο ως προς την πόλωση και εύκολο στη συντήρηση οπτικό σύστημα ζώνης 1020 nm εντός περιορισμένου χώρου.

Πλεονεκτήματα Προϊόντος: Σε σύγκριση με τους συνηθισμένους συνδέσμους οπτικών ινών μονής λειτουργίας, τα πλεονεκτήματα αυτού του συνδέσμου οπτικής ίνας 1*2 / 2*2 Fused PM Fiber Coupler συγκεντρώνονται σε τρεις πτυχές: ικανότητα διατήρησης πόλωσης, ελεγξιμότητα παραμέτρων και ευκολία μηχανικής χρήσης. Πρώτον, χρησιμοποιεί ειδική οπτική ίνα Panda διατήρησης πόλωσης και ο προεπιλεγμένος ευθυγραμμισμός κλειδιού συνδέσμου με τον αργό άξονα επιτρέπει στην κατεύθυνση ευθυγράμμισης κλειδιού να χρησιμεύει ως ενοποιημένη αναφορά πόλωσης κατά τη συγκόλληση, την καλωδίωση και την εγκατάσταση, μειώνοντας σημαντικά τις διακυμάνσεις ισχύος και την αστάθεια φάσης που προκαλούνται από τυχαία μετατόπιση πόλωσης. Δεύτερον, η συσκευή παρέχει σαφείς και ποσοτικοποιήσιμες προδιαγραφές για την απώλεια εισαγωγής, την αναλογία καταστολής, την απώλεια επιστροφής και την ικανότητα μεταφοράς ισχύος, μαζί με οδηγίες για "διόρθωση παραμέτρων με συνδέσμους", καθιστώντας τον σχεδιασμό συνδέσμων πιο προβλέψιμο. Τρίτον, μέσω των κωδικών παραγγελίας που παρέχονται στις προδιαγραφές, συμπεριλαμβανομένων τύπου θύρας (1*2 / 2*2), μήκους κύματος λειτουργίας, αναλογίας διαχωρισμού, μεγέθους συσκευασίας, τύπου οπτικής ίνας, μήκους οπτικής ίνας και τύπου συνδέσμου, οι χρήστες μπορούν να επιλέξουν και να διαμορφώσουν γρήγορα τη συσκευή σύμφωνα με διαφορετικές απαιτήσεις έργου, μειώνοντας τον αριθμό των μοντέλων αποθέματος και την πολυπλοκότητα συντήρησης.

Σύνοψη: Συνολικά, ο σύνδεσμος οπτικής ίνας 1*2 / 2*2 Fused PM Fiber Coupler (1020 nm, 50/50) είναι μια βασική παθητική συσκευή διατήρησης πόλωσης για συστήματα λέιζερ, όργανα οπτικών ινών, παρακολούθηση ισχύος και πειραματικές πλατφόρμες σχετικές με την πόλωση. Επιτυγχάνει μια καλή ισορροπία μεταξύ χαμηλής απώλειας εισαγωγής, υψηλής αναλογίας καταστολής, υψηλής απώλειας επιστροφής, υψηλής κατευθυντικότητας και ικανότητας μεταφοράς μέσης ισχύος, και παρέχει μεγάλη ευελιξία για ενσωμάτωση σε επίπεδο συστήματος μέσω της συμπαγούς συσκευασίας χαλύβδινου σωλήνα και των τυποποιημένων συνδέσμων της. Είτε χρησιμοποιείται ως σταθερή μονάδα διαχωριστή σε μαζικά παραγόμενο εξοπλισμό είτε ως επαναδιαμορφώσιμης κόμβος οπτικής διαδρομής στο εργαστήριο, αυτό το προϊόν βοηθά τους χρήστες να δημιουργήσουν σταθερές ως προς την πόλωση, απλές και εύκολες στη συντήρηση οπτικές ίνες συστήματα στη ζώνη 1.0 μm, καθιστώντας το ένα από τα θεμελιώδη εξαρτήματα που πρέπει να δοθεί προτεραιότητα κατά τη δημιουργία λύσεων διατήρησης πόλωσης υψηλής απόδοσης.
