| Modellnummer: | 910001701-05 |
1CH SM-Faser-Array | 0° Flachpolitur, Quarzblock 2,5 x 2,5 x 7,9 mm | Corning SMF-28e, FC/PC | Niedriger IL <0,3 dB, hoher RL >55 dB

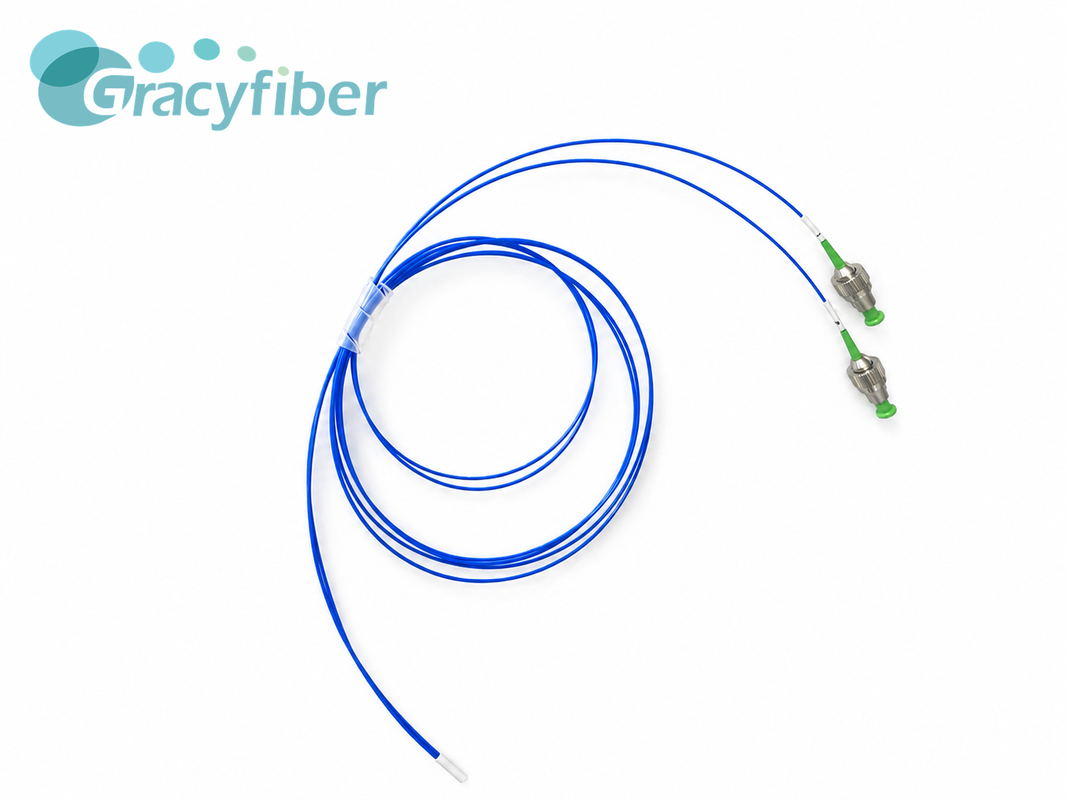

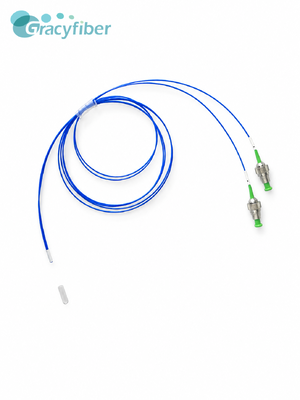

Bei diesem Produkt handelt es sich um ein 1-Kanal-Singlemode-Faser-Array (SMFA), das Quarzglas und Corning SMF-28e-Singlemode-Faser mit einem Polierwinkel von A0° verwendet.
| Parameter | Einheit | Spez. | Wert |
|---|---|---|---|
| Kanal | / | 1 | OK |
| Material | / | Quarzglas | OK |
| Kanalabstand | μm | OK | |
| Polierwinkel | Grad | 0° | OK |
| Paket(L)X(B)X(H) | mm | 2,5*2,5*7,9 | OK |
| Einfügedämpfung | dB | ≤0,3 | |
| Aussterbeverhältnis | dB | ≥18 | 25 |
| FA PM-Faserausrichtung | / | OK | |
| Steckverbinder PM-Faserausrichtung | / | OK | |
| Fasertyp | / | SMF-28e | OK |
| Faserrohr | mm | 0,9 | OK |
| Rohrfarbe | / | Weiß | OK |
| Länge | M | 1 ± 0,1 | OK |
| Stecker | / | FC/PC | OK |
| Betriebstemperatur (℃) | 0~65 | OK | |
| Lagertemperatur (℃) | -40～85 | OK | |
Einkanaliges Singlemode-Faser-Array-Design
Durch die Verwendung einer 1-Kanal-Struktur eignet es sich für präzise Kopplungs-, Übertragungs- und optische Geräteverpackungsanwendungen von optischen Einzelpfadsignalen.
Leistung mit geringer Einfügungsdämpfung
Einfügungsdämpfung IL < 0,3 dB, wodurch der optische Verbindungsverlust effektiv reduziert und die Effizienz der optischen Signalübertragung verbessert wird.
Hohe Rückflussdämpfungsleistung
Rückflussdämpfung RL > 55 dB, was zur Reduzierung von Endflächenreflexionen und zur Verbesserung der Systemübertragungsstabilität beiträgt.
Kompakte FA-Struktur
Bei Verwendung von Quarzglas beträgt die FA-Größe 2,5 * 2,5 * 7,9 mm, mit einer kompakten Struktur, die die Integration in kompakte optische Geräte erleichtert.
Umfassende Konnektivitäts- und Schutzkonfiguration
Ausgestattet mit Corning SMF-28e Singlemode-Glasfaser- und FC/PC-Anschlüssen mit einer Länge von 100 ± 10 cm einschließlich des Anschlusses und einem externen 0,9 mm weißen Bündelader für einfache Installation, Prüfung und Systemverbindung.
