Faseroptischer Polarisator Polarisierung Aufrechterhaltung Inline Polarisator Niedriger Einsetzverlust Hohe Auslöschquote

Dieses Produkt ist einInline-Polarisator, zur Reinigung und Steuerung des Polarisierungszustands in Glasfaserverbindungen verwendet, um sicherzustellen, dass sich das Ausgangslicht streng entlang einer bestimmten Polarisierungsachse ausbreitet,so die Stabilität polarisierungsempfindlicher Systeme verbessert. Das Produkt deckt gängige Wellenlängenbänder ab, wie850 / 980 / 1064 / 1310 / 1550 nm, mit Bandbreiten von ±10±50 nm für verschiedene Wellenlängen, geeignet für verschiedene Anwendungen wie Kommunikation, Laser und Sensorik.00,3 ‰ 0,8 dB, Aussterbungsquotetypische 28 ‰ 30 dB (mindestens ≥ 25 ‰ 28 dB), Rücklaufverlust ≥ 50 dB, maximale Leistung ≤ 300 mW.φ5,5*35 mm Stahlrohr + 1 m polarisierungssichernden Faser-Pigtail, mit einem Standard-FC/APC-Anschluss; der Schlüssel ist mit der langsamen Achse ausgerichtet.

Niedriger Einsatzverlust, niedriger Leistungsverlust

Bei 23°C beträgt der typische Einsatzverlust nur00,3 dBmit einer Breite von mehr als 20 mm,00,4 dBin 1064 nm und nur00,7 ‰ 0,8 dBin 980/850 nm. Der maximale Einsetzverlust wird bei≤ 0,5 / 0,6 / 0,9 / 1,0 dB, mit minimalem Einfluss auf das Systemstrombudget und OSNR, so dass es für Präzisions- und Langverbindungen geeignet ist.

Hohe Aussterbungsrate, hohe Polarisierungsreinheit

In allen Betriebsbereichen erreicht die typische Aussterbungsquote28-30 dB, mit einem Mindestwert≥ 25 ∼ 28 dBDies unterdrückt signifikant unerwünschte Polarisierungskomponenten und liefert ein Licht mit hoher Polarisierungsreinheit für Interferometrie, Kohärenzdetektion, Polarisierungsverstärker,und Hochkontrastmessungen.

Mehrere Wellenlängenoptionen für verschiedene Systeme

Einheitliche Plattform:850 / 980 / 1064 / 1310 / 1550 nm

• 850 nm: geeignet für Laser mit kurzer Wellenlänge und einige Sensorsysteme;
• 980 / 1064 nm: Geeignet für Faserlaser, Pumpenbahnen und Infrarot-Anwendungen;
• 1310 / 1550 nm: Geeignet für Kommunikations- und Verstärkungssysteme.

Erleichtert eine einheitliche Auswahl und Wartung für OEMs innerhalb derselben Serie.

Hochwertige Faserkombinationen für die Polarisierungswartung und Vielseitigkeit

Verschiedene Wellenlängen benutzenPM1310 / PM1550 / PM980 / PM850 - Polarisierungssicherungsfaser des Pandatypsoder hochwertige Ein-Mode-Fasern wie SMF-28e, HI1060 und SM800, die eine hervorragende Polarisierungsleistung bei gleichzeitiger Kompatibilität mit gängigen Ein-Mode-Verbindungen gewährleisten.

Hoch zuverlässige Konstruktion, die den Industriestandards entspricht

Rückgabeverlust des Geräts≥ 50 dB, Leistungskapazität≤ 300 mW, Betriebstemperatur-5 ̊+70 °C, Lagertemperatur-40 ̊+80 °C, und mit den Anforderungen von Telcordia und RoHS konform, geeignet für eine langfristige Online-Nutzung in technischen und betrieblichen Anwendungen.

Klare Leistungsvorhersage mit Connector, Erleichterung des Linkdesigns

Die Spezifikationen besagen deutlich:IL steigt um etwa 0,3 dB, RL sinkt um etwa 5 dB und ER sinkt um etwa 2 dB, und der Steckschlüssel ist standardmäßig mit der langsamen Achse ausgerichtet, was eine präzise Budgetstellung der Verbindungen und ein Polarisierungsmanagement durch Ingenieure während der Konstruktionsphase erleichtert.

3. Produktmerkmale (Schlüsselmerkmale)

4. Paketübersicht

Verpackungsform

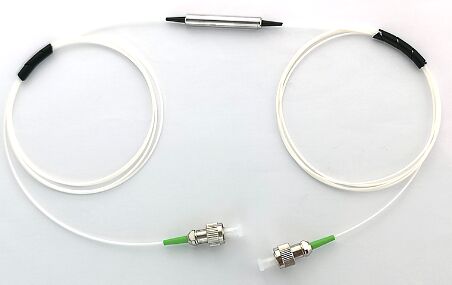

Standardverpackung von Stahlröhren:φ5,5 * L35 mmKompakte Struktur, einfach in Module, Kassettengeräte oder 1U/2U-Chassis zu installieren.

Glasfasern und Schwanzwellen

Standardschwanzlänge:1.0 ± 0,05 m

Beispiele für Glasfasertypen:

1310/1550 nm: PM1310 oder PM1550 (Panda)

1064/980 nm: PM980 oder HI1060

850 nm: PM850 oder SM800

Umhüllungstyp: Standardmäßig mit einem 0,9 mm breiten Rohr (z. B. einem weißen Hytrel-Rohr), aber 250 μm nackte Faser oder andere Strukturen können auch nach dem Bestellcode ausgewählt werden.

Verbindungen und Polarisierungsausrichtung

Standardanschluss:FC/APC, FC/UPC, SC/UPC, SC/APC, LC/UPC, LC/APC oder Steckverbinderlose Versionen sind ebenfalls erhältlich.

Standardmäßig ist der Steckschlüssel mit der langsamen Achse ausgerichtet, um eine klare Polarisierungsrichtung während der Installation, Spleißung und des Austauschs zu gewährleisten.Erleichterung einer einheitlichen Polarisationsreferenz mit anderen Polarisationssicherungsvorrichtungen im System (z. B. PM-Sprunggeräte und PM-Kopplungen).

5. Anwendungen

• Glasfaserinstrument
• Glasfasersensor
• Online-Polarisierungssteuerung und -reinigung für verschiedene polarisierungsempfindliche Glasfasersysteme
