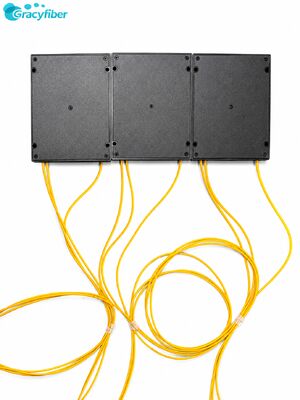

Niedrige Einfügungsverluste hohe Isolierung Glasfaserzirkulator 1550nm 3 Port für EDFA Fiber Laser

  Dieses Produkt ist ein 1550nm Polarisationserhaltender optischer Zirkulator, der eine 3-Port-Struktur verwendet, um Einwegübertragung von Port1 zu Port2 und von Port2 zu Port3 zu erreichen, rückreflektiertes Licht effektiv zu blockieren, vorgelagerte Komponenten zu schützen und das optische Pfaddesign des Systems zu optimieren. Das Gerät arbeitet bei einer zentralen Wellenlänge von 1550 nm, mit einer Bandbreite von ±30 nm, typischer Einfügedämpfung ≤0,7 dB und Isolation ≥40 dB. Es eignet sich für die Integration in verschiedene C-Band-polarisationserhaltende Glasfaserkommunikations-, Verstärkungssysteme und Präzisionsoptikplattformen.

• Geringe Einfügedämpfung, Link-Budget-freundlich Innerhalb des Betriebsbereichs von 1550 nm ±30 nm beträgt die typische Einfügedämpfung ≤0,7 dB und die maximale Einfügedämpfung beträgt ≤0,9 dB im Temperaturbereich von -5 bis +70 ℃. Dies minimiert den Einfluss des Geräts auf das gesamte Link-OSNR und das Leistungsbudget, wodurch es für mittlere bis lange Distanzen oder Hochleistungssysteme geeignet ist.

• Hohe Isolation & geringe Übersprechung, Schutz von Vorverstärkergeräten Typische Isolation 46 dB, minimale Isolation ≥40 dB, Übersprechung ≥50 dB, unterdrückt effektiv rückreflektiertes Licht und Übersprechungssignale, verhindert die Rückreflexion von Licht zum Laser, Verstärker oder empfindlichen Geräten, verbessert die Systemstabilität und Signalqualität erheblich.

• Hohes Extinktionsverhältnis, hervorragende Polarisationsleistung Verwendung von Corning PM1550 Panda-Typ polarisationserhaltender Faser, mit einem Extinktionsverhältnis von ≥22 dB, Stecker-Schlüssel-Ausrichtung mit der langsamen Achse und Blockierung der schnellen Achse gewährleisten eine stabile Polarisationszustandserhaltung im polarisationserhaltenden System, wodurch es besser für polarisationssensitive Interferometrie, kohärente Detektion und polarisationserhaltende Verstärkungsanwendungen geeignet ist.

• Hoher Rückflussdämpfung, Reduzierung des Reflexionseinflusses Rückflussdämpfung ≥50 dB reduziert effektiv den Einfluss von Stirnflächenreflexionen auf den Vorverstärker und die Geräte, verbessert die Systemreflexionsleistung und die Gesamtstabilität.

• Hervorragende Leistungs- und Umweltanpassungsfähigkeit Maximale optische Leistungskapazität ≤300 mW, Betriebstemperatur -5～+70 ℃, Lagertemperatur -40～+85 ℃, erfüllt die Anforderungen für den langfristigen Online-Betrieb der meisten Kommunikationsausrüstungsräume, Labore und Ingenieurbüros.

• Wählbar Einzel-/Doppelstufe, anpassbar an mehrere Szenarien Bietet zwei Strukturen: Einzelstufe (S) und Doppelstufe (P), die eine flexible Balance zwischen Einfügedämpfung und Isolation ermöglichen; Versionen für den Betrieb auf der langsamen Achse (SA) oder kundenspezifische Anwendungen auf der schnellen Achse sind verfügbar, was eine präzise Auswahl basierend auf unterschiedlichen Systemarchitekturen und Kostenanforderungen erleichtert.

• Verpackungsform

  Standardmodelle verwenden ST1 Stahlrohrverpackung: φ5,5 * L50 mm, mit kompakter Struktur und geringem Platzbedarf, erleichtert die Installation in Modulen, Kassetten oder 1U/2U-Chassis-Schubladen.

• Glasfaser-Kabel und Pigtails

  Fasertyp: Corning PM1550 Panda Fiber

  Standard-Mantel: 0,9 mm lose Hülse (z. B. 0,9 mm rote lose Hülse im Bestellbeispiel), auch erhältlich mit 250 μm blanker Faser, 2,0 mm oder 3,0 mm Mänteln.

  Standard-Pigtail-Länge: 1,0 m (Code 10), längere oder andere Längen können nach Projektanforderungen angepasst werden.

• Port-Konfiguration und Identifizierung

  Anzahl der Ports: 3 Ports (Code 03)

  Typische Betriebsrichtung: Port1 → Port2, Port2 → Port3

  Ports können durch unterschiedliche Farben oder Beschriftungen unterschieden werden, um eine schnelle Identifizierung von Eingangs-, Ausgangs- und Zwischenports vor Ort zu ermöglichen und das Risiko falscher Verbindungen zu verringern.

• Stecker-Konfiguration

  Optional: Kein Stecker, FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC usw.

  Die letzten beiden Ziffern des Bestellcodes stellen den COM-Port und... den Steckertyp dar, z. B. 22 = FC/APC an beiden Enden

  PM-Faser und Stecker-Schlüssel-Ausrichtung auf der langsamen Achse, schnelle Achse blockiert, was eine einheitliche Polarisationsreferenzrichtung für das gesamte System ermöglicht.

• Parameterkorrektur mit Stecker

  • Einfügedämpfung IL steigt um ca. 0,3 dB
  • Rückflussdämpfung RL sinkt um ca. 5 dB
  • Extinktionsverhältnis ER sinkt um ca. 2 dB

• EDFA-Verstärkersystem
• Glasfaser-Instrument
• Faserlaser
• Fasersensor
